Le SIPOC (Suppliers–Inputs–Process–Outputs–Customers) est un cadre visuel qui résume, sur une seule page, les entrées, sorties et frontières d’un processus. Il sert de langage commun au lancement d’un projet (DMAIC/Lean), à l’alignement des équipes et à la préparation d’analyses plus fines (VOC/CTQ, VSM, AMDEC, SPC). Bien utilisé, il évite les quiproquos, accélère la collecte d’informations et met rapidement en évidence les dépendances critiques.
À quoi sert un SIPOC ?
- Cadrer un processus avant de l’auditer : où commence-t-il, où s’arrête-t-il, quel est le “client” et ce qu’il attend vraiment.
- Aligner les acteurs (exploitation, qualité, achats, IT, finance…) sur des définitions identiques.
- Préparer la voix du client (VOC) et les CTQ (Critical To Quality) : ce qui compte pour le client, mesurable et vérifiable.
- Lister les dépendances (fournisseurs internes/externes, données, équipements, réglementations) et les risques de rupture.
- Créer une base de travail pour la cartographie détaillée (VSM), l’AMDEC ou la standardisation (SOP).
Décomposer les 5 colonnes : questions utiles
S — Suppliers (Fournisseurs)
Qui fournit les entrées nécessaires ? Pensez aux services internes (IT, Achats, Qualité), aux partenaires et aux systèmes.
Exemples : fournisseur de pièces, base de données produits, laboratoire d’essais.
I — Inputs (Entrées)
Qu’apporte chaque fournisseur ? Données, matières, formulaires, autorisations, outillages.
Exemples : commande signée, matière première référencée, dossier d’habilitation.
P — Process (Étapes)
En 5–7 étapes macro (pas des tâches micro), que se passe-t-il entre le début et la fin ?
Exemples : “Recevoir demande → Qualifier → Produire → Contrôler → Livrer”.
O — Outputs (Sorties)
Qu’est livré ou produit ? Inclure les sorties indésirables (rebuts, délais, écarts).
Exemples : produit conforme, rapport d’essais, ticket résolu, rejet documenté.
C — Customers (Clients)
Qui utilise l’output ? Client externe, client interne, régulateur, système aval.
Exemples : client final, service logistique, organisme de contrôle.
Comment animer un atelier SIPOC (60–90 min)
- Préparation : définir le périmètre “de… à…”, inviter 6–10 personnes (process owner, opérationnels, amont/aval, qualité, IT si besoin).
- Règles de jeu : parler en termes processus, pas en organigramme ; viser le macro-niveau ; écrire des noms d’objets (“commande validée”) plutôt que des verbes vagues (“gérer”).
- Temps 1 – Process (15 min) : tracer 5–7 étapes clés.
- Temps 2 – Outputs & Customers (15 min) : ce qui sort, pour qui, avec quels critères d’acceptation (CTQ).
- Temps 3 – Inputs & Suppliers (20 min) : ce qu’il faut pour produire l’output, qui le fournit, contraintes d’entrée.
- Temps 4 – Consolidation (10–15 min) : supprimer les doublons, clarifier les frontières, noter les zones d’ombre et risques.
- Clôture : lister les actions (manques de données, règles floues, KPI à préciser) et nommer un responsable du document.
Choisir une mise en page : 4 concepts de design

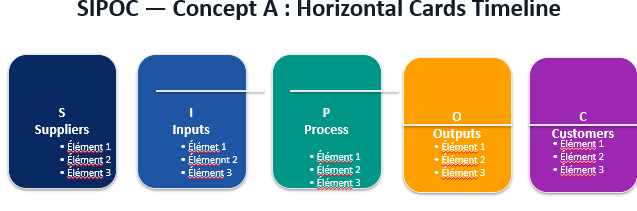

Concept A — “Horizontal Cards Timeline”
Cinq grandes cartes colorées S-I-P-O-C alignées, avec puces à remplir.
À privilégier : kick-off projet, communication visuelle simple, affichage A3/A4.

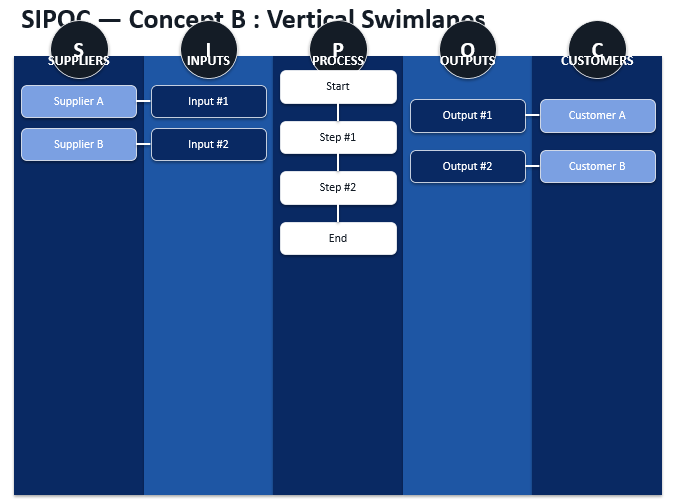

Concept B — “Vertical Swimlanes”
Cinq couloirs verticaux avec pastilles S/I/P/O/C ; connecteurs entre colonnes (ex. fournisseurs → entrées).
Atout : montre les flux et les dépendances entre acteurs.

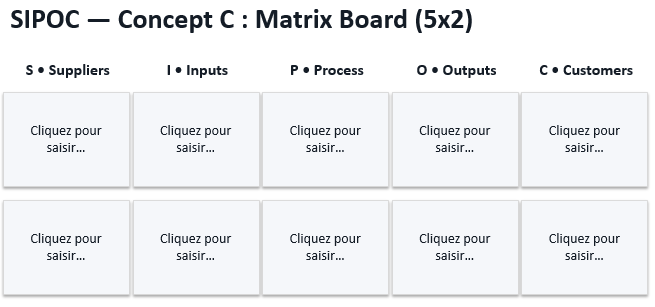

Concept C — “Matrix Board (5×2)”
Deux rangées par colonne (ligne 1 = essentiels, ligne 2 = variantes/notes).
Idéal : ateliers rapides, prise de notes pendant l’exploration du périmètre.
Concept D — “Sidebar + Central Flow”
Fournisseurs/Entrées en volet gauche, Process au centre (enchaînement vertical), Sorties/Clients à droite.
Utile : narration pas-à-pas, préparation à une SOP ou à un mode opératoire.
Astuce : gardez la palette cohérente (ex. bleu pour S/I, blanc pour P, vert/orange pour O/C). Les formes “pilule” améliorent la lisibilité sur écran et à l’impression.
Exemple guidé (service IT — gestion d’un ticket)
- S : Utilisateur, Superviseur, Outil de monitoring, Annuaire RH
- I : Ticket ouvert, Description du bug, Priorité, Logs
- P : Recevoir → Qualifier → Diagnostiquer → Corriger → Tester → Clore
- O : Ticket résolu, Compte-rendu, Connaissance (KB) mise à jour
- C : Utilisateur, Équipe support L2, Responsable applicatif
- CTQ : délai de résolution, taux de réouverture, satisfaction (CSAT)
- KPI possibles : TTR médian, % tickets réouverts, backlog > 7 jours
Bon niveau de détail : la “bonne focale”
- 5–7 étapes maximum : si vous en avez 12, vous êtes au niveau procédure. Regroupez par macro-étapes.
- Noms d’objets plutôt que verbes génériques : “Commande validée” > “Gérer commande”.
- Clients explicites : distinguer client interne (logistique) et externe (client final).
- Sorties non conformes visibles : elles existent… mettez-les dans O (rebuts, retouches, délais).
De SIPOC à l’amélioration concrète
- VOC → CTQ : à partir des clients et sorties, traduisez les attentes en CTQ mesurables (définition d’acceptation).
- KPI & données : validez la source (qui mesure, où, quand) et la fréquence (hebdo, mensuelle, par lot).
- Risques & contrôles : les dépendances critiques repérées dans S et I nourrissent l’AMDEC et le plan de contrôle.
- Standardisation : transformez les étapes P en SOP (standard operating procedures) ou en “one-point lessons”.
- Flux cible : utilisez le SIPOC pour préparer un VSM (value stream mapping) et définir le processus cible.
Pièges fréquents et parades
- Confondre SIPOC et organigramme : le SIPOC décrit un processus, pas qui commande qui.
- Sur-détailler le “P” : gardez le macro-niveau ; la procédure viendra ensuite.
- Oublier les clients internes : un service aval est un client ; captez ses CTQ.
- Entrées non qualifiées : si l’input n’a pas de critères d’acceptation, c’est une source de variations.
- Document figé : versionnez (date, propriétaire) et mettez à jour après chaque changement de périmètre.
Intégration avec DMAIC (Lean Six Sigma)
- Define : le SIPOC fixe le périmètre et aligne les parties prenantes ; il révèle les CTQ et les premières hypothèses de gain.
- Measure : il oriente le plan de mesure (quoi mesurer, où, par qui).
- Analyze : il met en lumière les points de coupure (matériaux, données, décisions) propices aux causes racines.
- Improve : il aide à prioriser les leviers (réduction Muda, poka-yoke, 5S/SMED).
- Control : il sert d’affiche standard pour diffuser le processus cible et ses KPI.
Conseils de facilitation & diffusion
- Pré-remplir deux colonnes (souvent O et C) pour démarrer plus vite et cadrer la discussion.
- Timebox chaque séquence (10–15 min) et notez les sujets “parking lot” pour éviter les digressions.
- Rendre visible : affiche A3/A4 près de l’équipe + version numérique éditable (PPTX/Word).
- Accessibilité : utilisez des formes claires, contraste suffisant, police ≥ 12 pt à l’impression.
- Propriété : un process owner identifié, une version (v1.2) et une date de mise à jour.
Check-list de validation (rapide)
- Périmètre “de… à…” clair, étapes P au bon niveau ?
- Outputs définis avec critères CTQ et clients identifiés ?
- Inputs et fournisseurs complets, avec exigences d’entrée ?
- KPI de suivi décidés (définitions, formule, fréquence, source) ?
- Actions ouvertes (risques, données manquantes, règles floues), responsables et échéances notés ?
Le SIPOC est un accélérateur d’alignement. Choisissez la mise en page qui sert votre contexte (timeline, couloirs, matrice, sidebar), remplissez-le en atelier, traduisez immédiatement les constats en CTQ, KPI et actions. Vous obtenez une base solide pour analyser, améliorer et maîtriser vos processus — sans vous perdre dans les détails prématurément.
⬇️
Modèles PowerPoint SIPOC

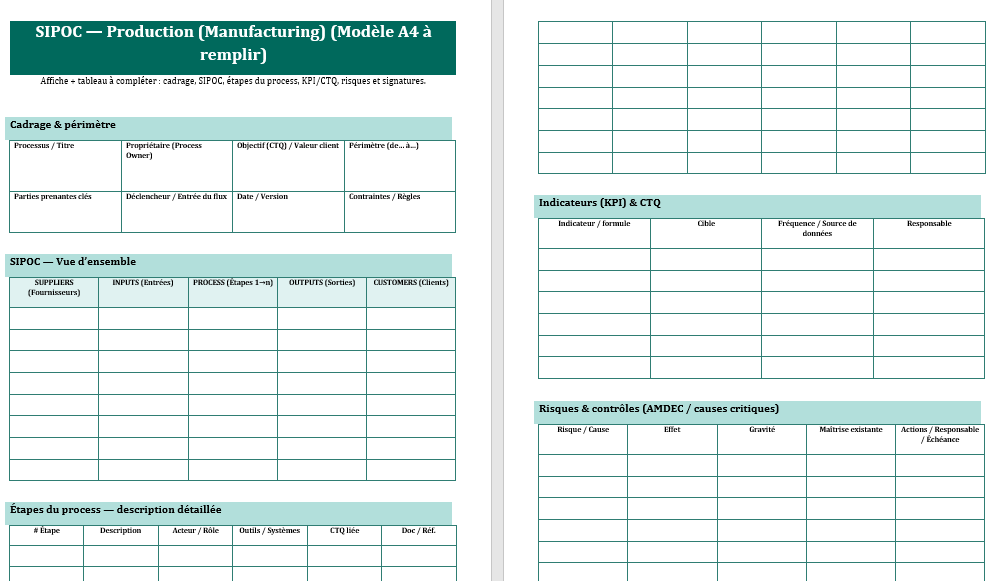

SIPOC – Production (Manufacturing)
Cartographie express d’une ligne ou d’un atelier : matières, outillages et gammes en Inputs, enchaînement des opérations en Process, produits conformes et rebuts en Outputs, avec CTQ/KPI (capabilité, taux de défauts, TRS). Parfait pour cadrer un flux avant VSM ou AMDEC.

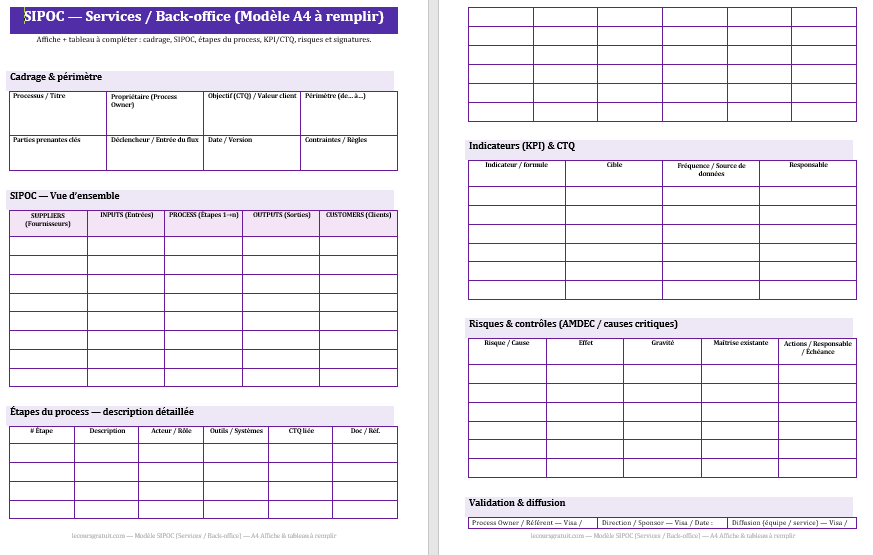

Services / Back-office
Idéal pour clarifier qui fait quoi entre équipes support : formulaires, demandes et validations en Inputs, étapes macro de traitement en Process, livrables (contrats, dossiers) en Outputs, clients internes et SLA explicités. Utile pour aligner règles et délais.

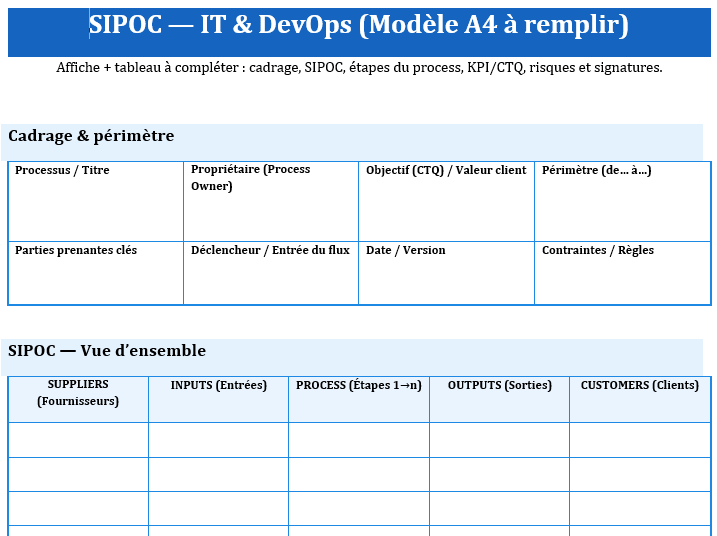

SIPOC – IT & DevOps
Pensé pour incidents, changements et déploiements : tickets, logs, branches et environnements en Inputs ; pipeline Process (qualifier → corriger → tester → livrer) ; Outputs (release, KB). KPI suggérés : MTTR, taux de réouverture, réussite des déploiements.

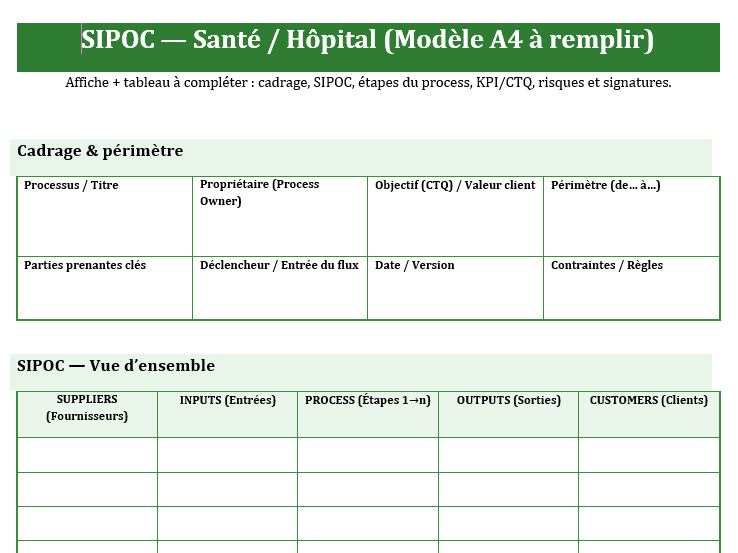

Santé / Hôpital
Vue d’ensemble d’un parcours patient ou d’un circuit médicament : prescriptions, examens et identitovigilance en Inputs, étapes cliniques en Process, comptes-rendus et délivrables en Outputs. Met l’accent sur sécurité/qualité, traçabilité et délais critiques.

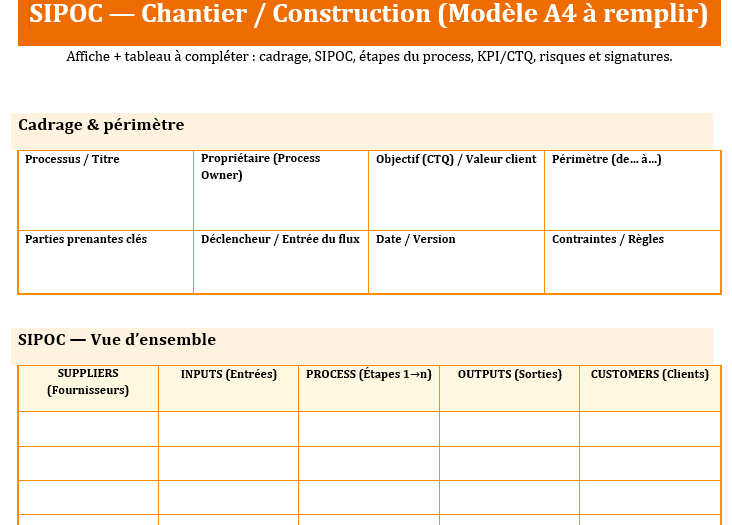

SIPOC – Chantier / Construction
Pour cadrer un lot de travaux : plans, permis, approvisionnements et habilitations en Inputs, séquence d’exécution en Process, Outputs (ouvrages réalisés, DOE, PV). Intègre CTQ/KPI (qualité, sécurité, délais) et une zone risques/contrôles à compléter.
Chaque modèle inclut : Cadrage & périmètre, grand tableau SIPOC, étapes détaillées, KPI/CTQ, risques & contrôles et visas — le tout prêt à imprimer et à remplir.
Exemple de Processus SIPOC – Cadrage initial VOC/CTQ + mini-SIPOC — étapes concrètes et livrables
Objectif : en ½ journée, traduire la Voix du Client en CTQ mesurables, poser les limites du processus et produire un mini-SIPOC qui sécurise le périmètre de la phase Define et alimente le plan de mesure.
1) Préparer l’atelier (30 min)
But : réunir les bons acteurs et cadrer la cible.
- Participants : sponsor, pilote, 1–2 opérationnels clés, qualité/méthodes, éventuellement un client interne.
- Inputs : brief métier, irritants, historique réclamations, SLA/contrats, KPI existants.
- Sorties : objectif formulé (problème, population, horizon), ordre du jour, timebox, RACI express.
Checklist
- ☑ Problème formulé (quoi/où/quand/combiens)
- ☑ Périmètre pressenti (in/out)
- ☑ Données disponibles listées (sources & propriétaires)
2) Capturer la Voix du Client (VOC) (60–90 min)
But : collecter besoins, irritants, attentes exprimées/implicites.
- Canaux : réclamations, NPS/CSAT verbatims, tickets, appels, commerciaux, audits, observation terrain.
- Outils : VOC log (table), carte d’empathie, Kanban des irritants, regroupement KJ (affinités).
Livrable : VOC Log
| ID | Source | Citation/Paraphrase | Thème | Impact perçu | Preuve/Lien |
|---|
Tips
- Reformuler en verbes d’action et critères (ex. “livrer en 24h sans erreur”, pas “mieux livrer”).
3) Regrouper en Drivers (besoins) et critères (30 min)
But : structurer la VOC en drivers clairs et testables.
- Méthode : regrouper les verbatims en 4–6 drivers (ex. délai, conformité, disponibilité, information).
- Test de réalité : chaque driver doit pouvoir se traduire en mesure.
Livrable : Tableau Drivers
| Driver | Description | Exemples VOC | Risque si non atteint |
4) Construire l’Arbre CTQ (45–60 min)
But : descendre du besoin → CTQ mesurables.
- Arbre CTQ : Besoin → Caractéristiques → CTQ (+ spécifications).
- Définitions opérationnelles : unité, défaut, opportunité de défaut.
Livrable : CTQ Tree (ex.)
- Besoin : Livrer vite → Caractéristique : Délai → CTQ : OTD ≤ 24h (Y)
- Besoin : Zéro erreur → Caractéristique : Exactitude picking → CTQ : Taux d’erreur ≤ 0,2%
Spécifications & règles
- Limites : USL/LSL, arrondi, exclusions (ex. force majeure).
- Fréquence d’échantillonnage, unité (min, %), fenêtre (rolling 7j/30j).
5) Prioriser les CTQ (20–30 min)
But : choisir ce qui compte tout de suite.
- Méthodes : matrice impact×faisabilité, MoSCoW, vote pondéré.
- Résultat : 3–5 CTQ Must avec cibles provisoires.
Livrable : CTQ Priorisés
| CTQ | Cible provisoire | Justif. client | Faisabilité (H/M/B) | Décision |
6) Définir le périmètre et les limites du processus (20 min)
But : dessiner le gate Start/Stop et éviter l’étirement du périmètre.
- Start : déclencheur concret (ex. commande validée dans l’ERP).
- Stop : résultat observable (ex. colis remis au transporteur + scan).
- In/Out : ce qui est inclus/exclu (ex. SAV hors périmètre).
Livrable : Carte périmètre (3 cases maxi : Start → Process → Stop)
7) Construire le mini-SIPOC (30–40 min)
But : formaliser la chaîne amont/aval au niveau 0 (5–7 étapes).
- Suppliers : rôles/entités qui fournissent (interne/externe).
- Inputs : objets/infos nécessaires (format, seuil, version).
- Process : 5–7 verbes d’action (niveau 0, pas de micro-gestes).
- Outputs : livrables attendus (qualité, délai, format).
- Customers : destinataires et usage.
Livrable : Mini-SIPOC A4
| S (Fournisseurs) | I (Entrées) | P (5–7 étapes) | O (Sorties) | C (Clients) |
|---|---|---|---|---|
| Achats, Client | BL, OF validé | 1. Recevoir → 2. Préparer → 3. Contrôler → 4. Emballer → 5. Expédier | Colis conforme + ASN | Client final, Transporteur |
Ajouts utiles
- Contraintes/Règles (SLA, normes, cut-off)
- Interfaces critiques (SI, transport, qualité)
8) Lier CTQ ↔ SIPOC (15–20 min)
But : montrer où se crée/risque de se dégrader chaque CTQ.
- Table de traçabilité : CTQ ↔ Étapes SIPOC ↔ Mesure possible ↔ Données sources.
Livrable : CTQ × Étapes
| CTQ | Étape(s) P | Mesure proposée | Source | Responsable |
9) Vérifier la mesurabilité et poser les bases MSA (15–20 min)
But : s’assurer que la mesure sera fiable en Measure.
- Questions : instrument ? granularité ? biais ? qui mesure ? à quelle fréquence ?
- Pré-MSA : identifier capteurs/processus de saisie à vérifier (Gage R&R si pertinent).
Livrable : Feuille Mesure Express
| Variable (Y/X) | Définition opé | Instrument | Fréquence | Propriétaire | MSA requis ? |
10) Sceller le cadrage (10–15 min)
But : alignement final et engagement.
- Revue : CTQ priorisés + cibles provisoires + mini-SIPOC + limites Start/Stop.
- Décisions : qui fait quoi d’ici la phase Measure (plan court J+3/J+7).
Pack de sortie
- One-pager Problème & Périmètre
- CTQ Tree + priorisation
- Mini-SIPOC A4
- Table de traçabilité CTQ×Étapes
- Feuille Mesure Express (pré-MSA)
Exemple éclair (préparation de commandes e-commerce)
- VOC : “Livrer J+1 garanti”, “zéro erreur de picking”, “suivi colis en temps réel”.
- CTQ : OTD≥97% (24h), erreurs picking ≤0,2%, envoi tracking <15 min après expédition.
- Limites : Start = commande payée, Stop = colis remis transporteur + tracking envoyé.
- Mini-SIPOC : Achats/Stock → OF/ERP → Picking → Contrôle → Emballage → Expédition → Tracking.
- Traçabilité : Erreur picking ↔ étapes Picking/Contrôle ; mesure = écarts inventaire & retours client.
Anti-patterns à éviter
- CTQ vagues (“qualité OK”) → imposer spécifications.
- Processus tentaculaire → 5–7 étapes max en niveau 0.
- Cibles “magiques” sans faisabilité → passage par priorisation et pré-MSA.
- “En cours” perpétuel → chaque sortie doit être observable et datée.
Résultat attendu : un cadrage testable (CTQ mesurables), un périmètre étanche (Start/Stop), et un mini-SIPOC qui sert de carte commune pour la suite (Measure/Analyze).
