Modèles Excel pour le calcul de : MTBF, MTTR, MTTA et MTTF
Télécharger un modèle Excel pour calculer le MTBF, le MTTR, le MTTA et le MTTF 👇
Le calcul du MTBF, du MTTR, du MTTF et du MTTA permet d’évaluer avec précision la fiabilité des équipements, la rapidité des interventions et l’efficacité globale d’un service maintenance. Ces indicateurs traduisent des données concrètes : temps moyen entre deux pannes, durée moyenne de réparation, durée de fonctionnement avant défaillance et délai moyen de prise en compte d’une alerte.
Ce guide présente les formules MTBF et MTTR, des exemples de calcul appliqués à la maintenance industrielle ainsi qu’une méthode claire pour interpréter les résultats. Un modèle Excel automatisé permet également d’enregistrer les pannes, de calculer les indicateurs par machine, de suivre la disponibilité des équipements et de visualiser leur évolution dans un tableau de bord maintenance.
Calcul MTBF, MTTR, MTTF et MTTA : formules, exemples et modèle Excel
La fiabilité est un élément essentiel dans de nombreux domaines, notamment l’ingénierie, la fabrication, les technologies de l’information et la gestion opérationnelle. Pour mesurer et améliorer la fiabilité d’un système, plusieurs notions clés sont utilisées, y compris le MTBF, le MTTR, le MTTA et le MTTF. Dans cet article, nous allons explorer en profondeur chacun de ces concepts et discuter de leur importance dans l’évaluation des performances et de la fiabilité d’un système.

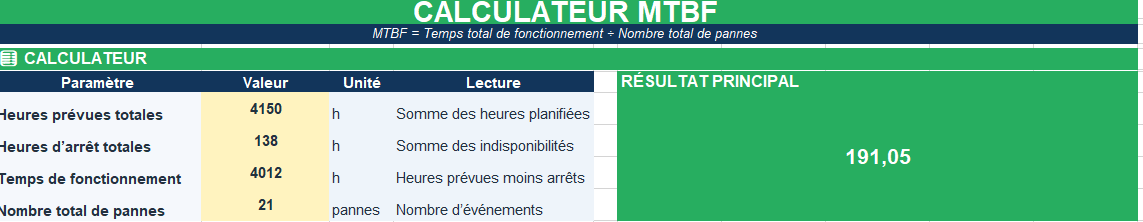

1. MTBF – Mean Time Between Failures (Temps Moyen Entre Pannes)
Le MTBF est une mesure de la fiabilité d’un système, représentant la durée moyenne séparant deux pannes successives. En d’autres termes, il indique la période moyenne pendant laquelle un système fonctionne sans rencontrer de panne. Le MTBF est généralement exprimé en heures.
Pour calculer le MTBF, on divise le temps total de fonctionnement par le nombre de pannes sur une période donnée. Par exemple, si un système fonctionne pendant 1000 heures et rencontre 10 pannes, le MTBF serait de 100 heures.
Le MTBF est une mesure importante pour évaluer la fiabilité d’un système et pour planifier la maintenance préventive. Plus le MTBF est élevé, plus le système est fiable.

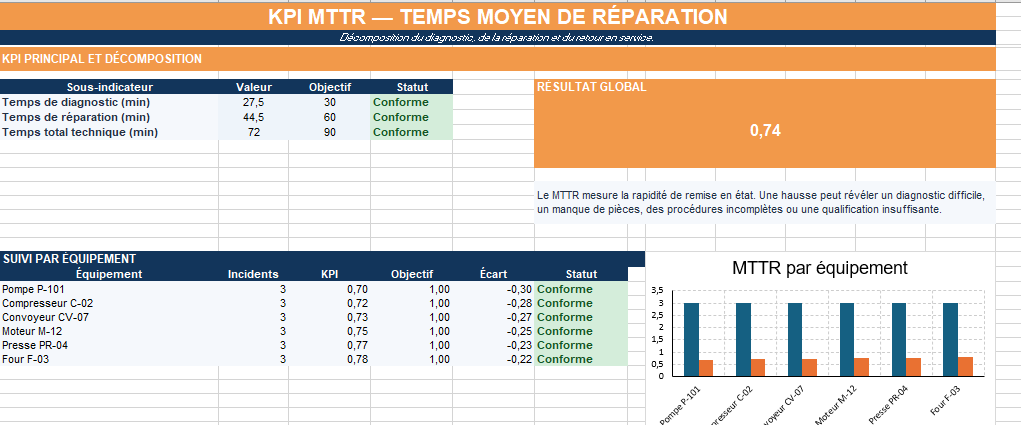

2. MTTR – Mean Time To Repair (Temps Moyen Pour Réparer)
Le MTTR représente la durée moyenne nécessaire pour réparer un système après une panne. Il mesure donc l’efficacité du processus de réparation et de maintenance d’un système.
Le calcul du MTTR implique de diviser le temps total de toutes les réparations par le nombre total de pannes sur une période donnée. Par exemple, si le temps total de réparation pour un système est de 200 heures et qu’il y a eu 10 pannes, le MTTR serait de 20 heures.
Un MTTR faible est souhaitable car il signifie que les pannes sont rapidement résolues, minimisant ainsi les temps d’arrêt et les perturbations dans les opérations.
3. MTTA – Mean Time To Acknowledge (Temps Moyen Pour Reconnaître)
Le MTTA est le temps moyen nécessaire pour qu’un opérateur reconnaisse qu’une panne s’est produite. Il est souvent utilisé dans les systèmes de surveillance et d’alerte pour évaluer la réactivité des opérateurs face aux incidents.
Pour calculer le MTTA, on divise le temps total de toutes les reconnaissances par le nombre total d’incidents sur une période donnée. Par exemple, si le temps total de reconnaissance pour un ensemble d’incidents est de 50 minutes et qu’il y a eu 10 incidents, le MTTA serait de 5 minutes.
Un MTTA court est essentiel pour assurer une réponse rapide aux incidents, ce qui peut réduire les dommages potentiels et améliorer la disponibilité du système.

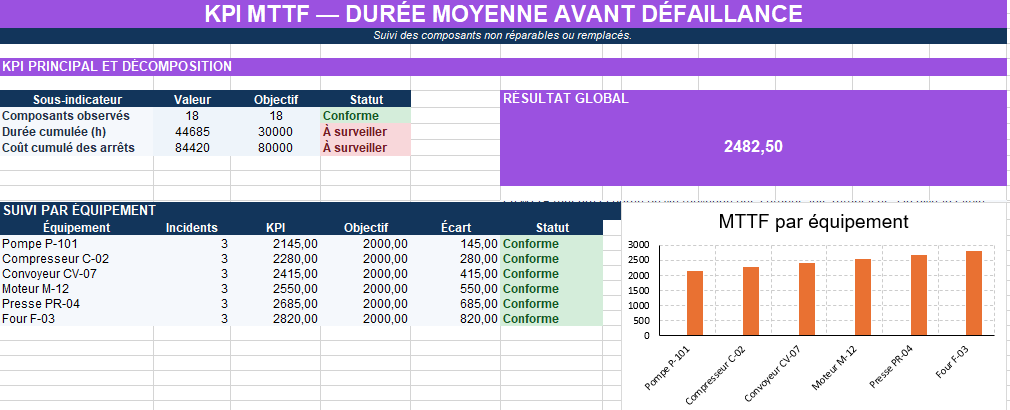

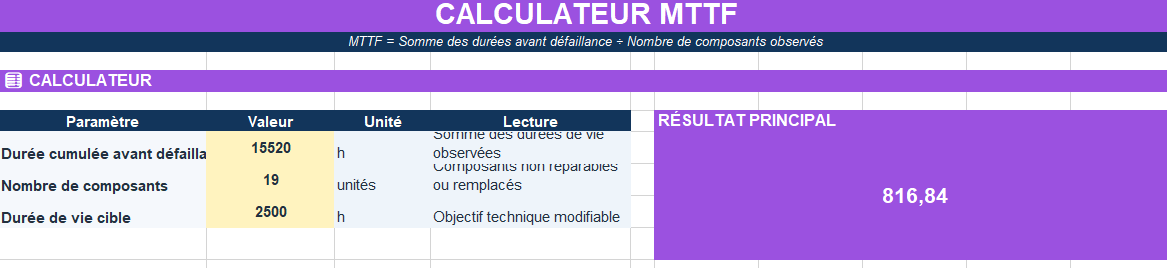

4. MTTF – Mean Time To Failure (Temps Moyen Avant Panne)
Le MTTF est similaire au MTBF, mais il est généralement utilisé pour évaluer la fiabilité des composants individuels plutôt que des systèmes entiers. Il représente la durée moyenne avant qu’un composant ne tombe en panne.
Le calcul du MTTF implique de diviser le temps total de fonctionnement par le nombre de pannes du composant sur une période donnée. Par exemple, si un composant fonctionne pendant 500 heures avant de tomber en panne, le MTTF serait de 500 heures.
Un MTTF élevé indique une bonne fiabilité du composant, ce qui peut contribuer à améliorer la fiabilité globale du système dans lequel il est utilisé.
En somme, le MTBF, le MTTR, le MTTA et le MTTF sont des indicateurs clés de la fiabilité des systèmes et des composants. En comprenant ces concepts et en surveillant de près ces mesures, les organisations peuvent améliorer la disponibilité, la performance et la fiabilité de leurs systèmes, ce qui peut avoir un impact significatif sur leur efficacité opérationnelle et leur succès global.
Voici des modèles de tableaux pour enregistrer les données relatives au MTBF, MTTR, MTTA et MTTF :
1. Tableau de Suivi du MTBF (Mean Time Between Failures) :
Système/Composant
Temps Total de Fonctionnement (en heures)
Nombre de Pannes
MTBF (en heures)
Système A
500
5
100
Système B
1000
10
100
Composant X
2000
2
1000
Composant Y
1500
3
500
2. Tableau de Suivi du MTTR (Mean Time To Repair) :
Système/Composant
Temps Total de Réparation (en heures)
Nombre de Pannes
MTTR (en heures)
Système A
50
5
10
Système B
200
10
20
Composant X
30
2
15
Composant Y
60
3
20
3. Tableau de Suivi du MTTA (Mean Time To Acknowledge) :
Système/Composant
Temps Total de Reconnaissance (en minutes)
Nombre d’Incidents
MTTA (en minutes)
Système A
25
5
5
Système B
60
10
6
Composant X
10
2
5
Composant Y
15
3
5
4. Tableau de Suivi du MTTF (Mean Time To Failure) :
Composant
Temps Total de Fonctionnement (en heures)
Nombre de Pannes
MTTF (en heures)
Composant A
1000
2
500
Composant B
500
1
500
Composant C
1500
3
500
Composant D
2000
2
1000
Ces tableaux peuvent être utilisés pour enregistrer et analyser les données de fiabilité des systèmes et des composants, ce qui permet aux équipes de maintenance et d’ingénierie de prendre des décisions informées pour améliorer la performance et la fiabilité globale.
Modèle Excel pour calculer MTBF, le MTTR, le MTTA et le MTTF
💡 Pour créer un modèle Excel complet pour calculer le MTBF, le MTTR, le MTTA et le MTTF avec des données d’exemple et utiliser des couleurs pour mieux visualiser les informations, suivez les étapes ci-dessous. Je vais vous fournir un guide détaillé pour configurer votre fichier.
Structure du classeur Excel
Feuille de Données :
A1: Date/Heure Début
B1: Date/Heure Fin
C1: Type d’événement (Panne, Réparation, Reconnaissance)
D1: Durée (calculée automatiquement)
Feuille de Calculs :
Des cellules dédiées pour MTBF, MTTR, MTTA, et MTTF avec les formules appropriées.
Utilisez des couleurs pour distinguer chaque type de métrique.
Insertion de données d’exemple
Dans la feuille Données, insérez les exemples suivants :
MTTF : =SUMIFS(Données!D:D, Données!C:C, "Panne") / COUNTIFS(Données!C:C, "Panne")(si applicable, sinon ajustez selon le contexte)
Mise en forme conditionnelle
Utilisez la mise en forme conditionnelle pour appliquer des couleurs différentes selon le type d’événement dans la colonne C. Par exemple :
Panne : Rouge
Réparation : Bleu
Reconnaissance : Vert
Création de graphiques
Créez des graphiques pour visualiser les données sur une autre feuille. Utilisez des graphiques linéaires pour montrer les durées et un graphique en barres pour montrer la fréquence des événements par type.
Modèle de Suivi de Maintenance pour Équipements
Descriptif : Ce modèle Excel permet un suivi détaillé des maintenances avec des données enrichies sur les équipements. Il inclut des calculs automatiques des MTBF, MTTR, et MTTA, un rapport par équipement via un tableau croisé, et une mise en forme conditionnelle pour visualiser les types d’événements efficacement.

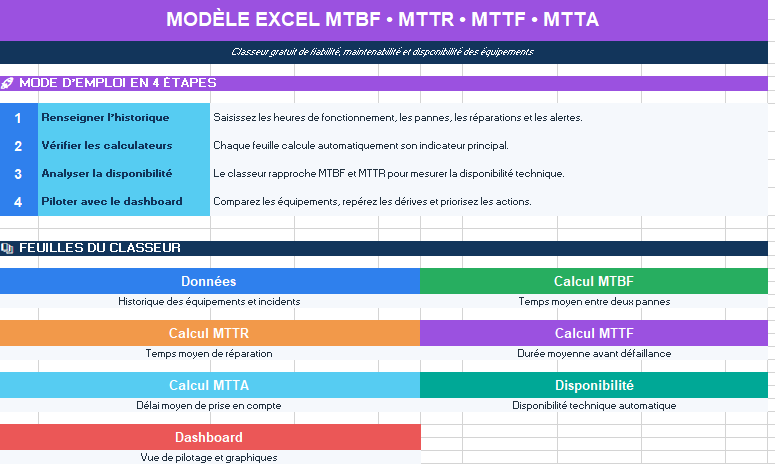

📊 Modèle Excel MTBF MTTR gratuit avec calculateurs et tableau de bord
« `

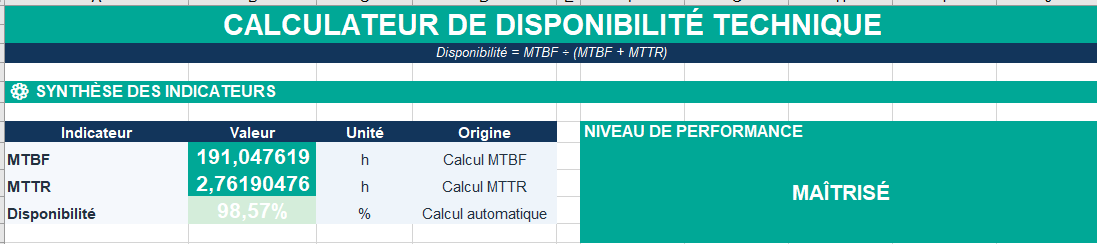

Ce classeur Excel automatisé permet de calculer le MTBF, le MTTR, le MTTF, le MTTA et la disponibilité technique des équipements. Chaque indicateur dispose de sa propre feuille de calcul, présentée sous la forme d’une page claire, structurée et directement exploitable.
« `
« `
⚙️
Calculs automatisés
Les formules calculent automatiquement les indicateurs à partir des heures de fonctionnement, des pannes, des réparations et des alertes.
🧮

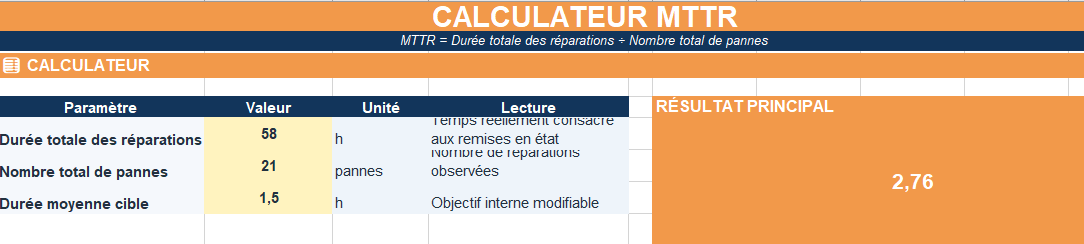

Un calculateur par feuille
Chaque feuille fonctionne comme une fiche autonome consacrée au MTBF, au MTTR, au MTTF, au MTTA ou à la disponibilité.
📈

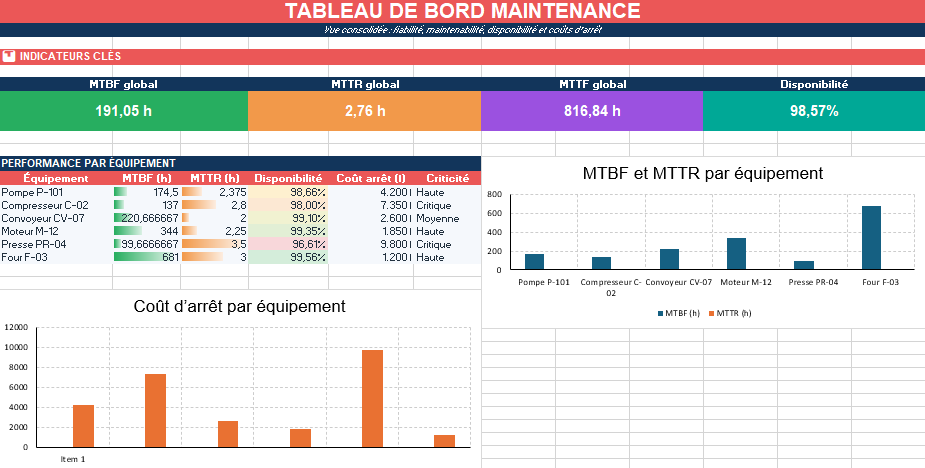

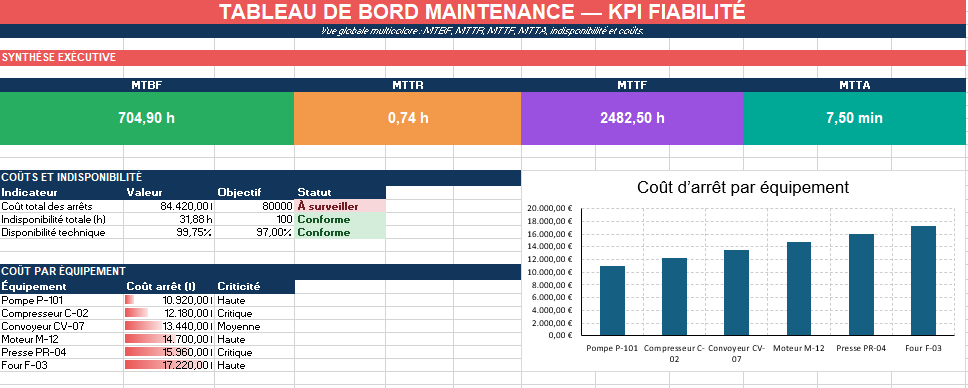

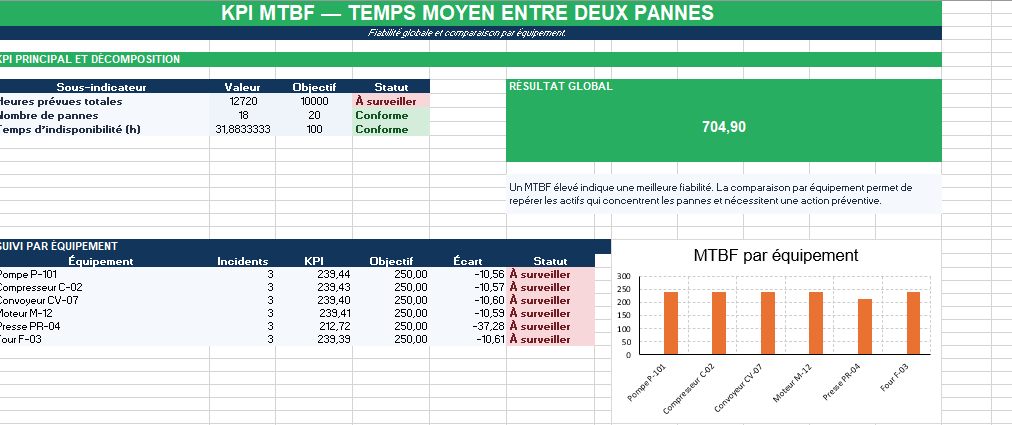

Dashboard maintenance
Une vue synthétique compare les équipements, les coûts d’arrêt, la fiabilité, la maintenabilité et les niveaux de disponibilité.
🎨
Présentation professionnelle
Titres centrés, code couleur, cellules de saisie visibles, graphiques et tableaux facilitent la lecture et l’utilisation quotidienne.
« `
Le fichier convient aux responsables maintenance, techniciens, responsables de production, services méthodes et étudiants souhaitant suivre les pannes et interpréter les principaux KPI de maintenance industrielle.
Temps réellement écoulé entre la mise en service d’un équipement ou d’un composant et sa défaillance constatée.
Tout type d’actif, qu’il soit réparable ou non.
Sert de donnée historique pour calculer des indicateurs comme le MTBF ou le MTTF.
Historique GMAO, registre de maintenance, suivi d’équipements.
💡 À retenir
✔ Le MTBF mesure la fiabilité d’un équipement réparable qui reprend son fonctionnement après chaque intervention.
✔ Le MTTF s’applique aux composants non réparables qui sont remplacés lorsqu’ils tombent en panne.
✔ La durée de vie observée correspond aux données réelles collectées entre la mise en service et la défaillance. Ces observations alimentent ensuite les calculs du MTBF, du MTTF ainsi que les analyses de fiabilité et les tableaux de bord de maintenance.

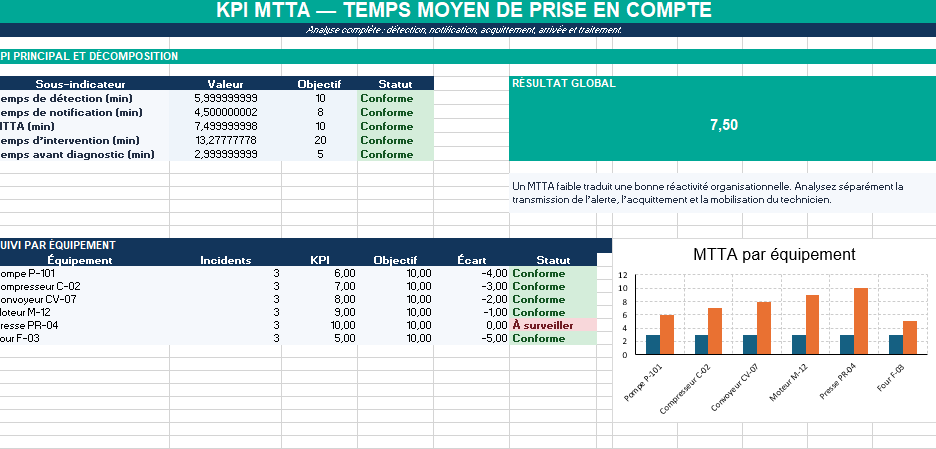

⏱ Tableau de calcul du MTTA et des temps d’intervention
Ce tableau retrace chaque étape comprise entre la détection d’une panne et la remise en service de l’équipement. Il permet de distinguer le délai de détection, le MTTA, le temps d’arrivée, le diagnostic, la réparation et l’indisponibilité totale.
Étape
Donnée à saisir
Définition
Calcul associé
Utilité
1. Début réel de la panne
Heure réelle ou estimée de la défaillance
Moment auquel l’équipement cesse réellement de fonctionner ou commence à présenter un fonctionnement anormal.
Point de départ du temps de détection et de l’indisponibilité totale.
Mesurer le délai entre la panne réelle et sa détection.
2. Heure de détection
Exemple : 08:12
Moment auquel la panne est identifiée par un opérateur, un capteur, une alarme ou un système de supervision.
Temps de détection = heure de détection − début réel de la panne.
Évaluer l’efficacité des alarmes, des contrôles et de la surveillance des équipements.
3. Heure de notification
Exemple : 08:16
Moment auquel l’information est transmise au service maintenance, au technicien ou au responsable d’astreinte.
Délai de notification = heure de notification − heure de détection.
Identifier les retards de transmission entre la production et la maintenance.
4. Heure d’acquittement
Exemple : 08:22
Moment auquel le service maintenance confirme avoir reçu et pris en compte l’alerte.
MTTA = heure d’acquittement − heure de notification.
Mesurer la réactivité de l’équipe maintenance face à une alerte.
5. Heure d’arrivée du technicien
Exemple : 08:35
Moment auquel le technicien arrive physiquement sur l’équipement ou commence son intervention à distance.
Temps d’intervention = heure d’arrivée − heure d’acquittement.
Évaluer les délais de déplacement, d’affectation et de mobilisation des ressources.
6. Début du diagnostic
Exemple : 08:38
Moment auquel commence la recherche de la cause de la panne.
Temps d’attente avant diagnostic = début du diagnostic − heure d’arrivée.
Repérer les pertes de temps avant le démarrage effectif de l’analyse technique.
7. Début de réparation
Exemple : 09:05
Moment auquel le diagnostic est terminé et la remise en état commence.
Temps de diagnostic = début de réparation − début du diagnostic.
Évaluer la rapidité d’identification de la cause et la qualité des procédures de dépannage.
8. Remise en service
Exemple : 10:10
Moment auquel l’équipement est réparé, testé et rendu disponible pour la production.
Temps de réparation = remise en service − début de réparation.
Mesurer l’efficacité de la réparation et alimenter le calcul du MTTR.
🧮 Tableau des temps calculés
Indicateur
Formule
Interprétation
Temps de détection
Heure de détection − début réel de la panne
Mesure le délai nécessaire pour repérer qu’un équipement est en panne.
Temps de notification
Heure de notification − heure de détection
Mesure la rapidité de transmission de l’alerte au service maintenance.
Temps de prise en compte — MTTA
Heure d’acquittement − heure de notification
Mesure le délai moyen nécessaire à l’équipe pour reconnaître et prendre en charge une alerte.
Temps d’intervention
Heure d’arrivée du technicien − heure d’acquittement
Mesure le temps nécessaire pour mobiliser le technicien et atteindre l’équipement.
Temps de diagnostic
Début de réparation − début du diagnostic
Mesure le temps consacré à identifier la cause de la panne.
Temps de réparation
Remise en service − début de réparation
Mesure la durée de remise en état effective de l’équipement.
Temps total d’indisponibilité
Remise en service − début réel de la panne
Représente toute la période pendant laquelle l’équipement ne peut pas assurer sa fonction.
Temps total de traitement
Remise en service − heure de notification
Mesure la durée globale de gestion de l’incident après son signalement à la maintenance.
💡 Exemple de lecture
Une panne est détectée à 08:12, notifiée à 08:16 et acquittée à 08:22. Le temps de notification est donc de 4 minutes et le MTTA de 6 minutes. Si le technicien arrive à 08:35, le temps d’intervention est de 13 minutes. Un diagnostic commencé à 08:38 et achevé à 09:05 représente 27 minutes. Une remise en service à 10:10 correspond ensuite à 1 heure et 5 minutes de réparation.
📊 Modèle Excel automatisé MTBF, MTTR, MTTF et MTTA
Ce modèle Excel de maintenance centralise les données de panne, automatise le calcul du MTBF, du MTTR, du MTTF et du MTTA, puis affiche les résultats dans des tableaux de bord multicolores. Chaque indicateur dispose de sa propre feuille avec objectifs, écarts, statuts, graphiques et comparaison par équipement. Le fichier permet également de suivre les temps de détection, de notification, d’acquittement, d’intervention, de diagnostic, de réparation, l’indisponibilité totale, la disponibilité technique et le coût des arrêts.
Le calcul du MTBF, du MTTR, du MTTF et du MTTA fournit une lecture précise de la fiabilité des équipements et de la réactivité du service maintenance. Ces indicateurs prennent toutefois toute leur valeur lorsqu’ils sont intégrés à un tableau de bord de maintenance préventive sur Excel capable de centraliser les interventions, les échéances, les coûts et les alertes.
