Tableau Suivi Fluide Frigorigène dans Excel


Le suivi du fluide frigorigène est crucial dans divers secteurs industriels pour garantir l’efficacité des systèmes de réfrigération et de climatisation, ainsi que pour respecter les normes environnementales. Un outil efficace pour ce suivi est un tableau Excel, offrant une solution pratique et adaptable pour enregistrer et analyser les données pertinentes.

Création du Tableau Excel

La création d’un tableau Excel pour le suivi du fluide frigorigène commence par l’établissement des colonnes nécessaires pour enregistrer les informations essentielles. Voici une suggestion de colonnes :

Colonnes Principales
  • Date : Pour enregistrer la date de l’opération.
  • Type d’Opération : Indiquant le type d’intervention effectuée (recharge, vérification de fuite, maintenance préventive, etc.).
  • Quantité de Fluide Frigorigène Ajoutée (kg) : Pour enregistrer la quantité de fluide ajoutée lors d’une recharge.
  • Pression (bar) : Mesure de la pression du fluide dans le système.
  • Température (°C) : Température ambiante ou température du fluide.
  • Identifiant de l’Équipement : Numéro ou nom de l’équipement concerné.
  • Remarques : Pour toute information supplémentaire pertinente.
Colonnes Supplémentaires
  • Technicien Responsable : Nom du technicien effectuant l’opération.
  • Niveau de Fuite (le cas échéant) : Si une fuite est détectée, enregistrer son niveau.
  • Actions Correctives Prises : Documenter les mesures prises pour réparer les fuites ou résoudre les problèmes.

Utilisation du Tableau Excel

Une fois le tableau créé, son utilisation régulière et précise est essentielle. Voici quelques étapes clés :

Enregistrement des Données

Chaque opération sur un système de réfrigération doit être enregistrée dans le tableau Excel, y compris la date, le type d’opération, les quantités de fluide ajoutées, les mesures de pression et de température, ainsi que toute information importante.

Analyse Régulière

Analyser régulièrement les données enregistrées dans le tableau Excel permet de repérer les tendances, détecter les variations anormales et identifier les problèmes potentiels. Par exemple, une augmentation constante de la quantité de fluide ajoutée peut indiquer une fuite.

Maintenance Préventive

Basée sur les données collectées, la planification d’actions de maintenance préventive peut aider à éviter les pannes coûteuses et à minimiser les pertes de fluide frigorigène.

Avantages du Suivi dans un Tableau Excel

L’utilisation d’un tableau Excel présente plusieurs avantages :

  • Accessibilité : Les tableaux Excel sont largement utilisés et compris, facilitant leur utilisation par les techniciens et le personnel de maintenance.
  • Personnalisable : Chaque entreprise peut personnaliser son propre tableau Excel en fonction de ses besoins spécifiques, en ajoutant ou en supprimant des colonnes selon les exigences.
  • Analyse Facilitée : Les fonctionnalités d’analyse de base d’Excel permettent de visualiser rapidement les données et d’identifier les tendances, les corrélations et les anomalies.
  • Coût Faible : Excel est généralement disponible sans coût supplémentaire sur la plupart des ordinateurs de bureau, ce qui en fait une option économique pour le suivi du fluide frigorigène.

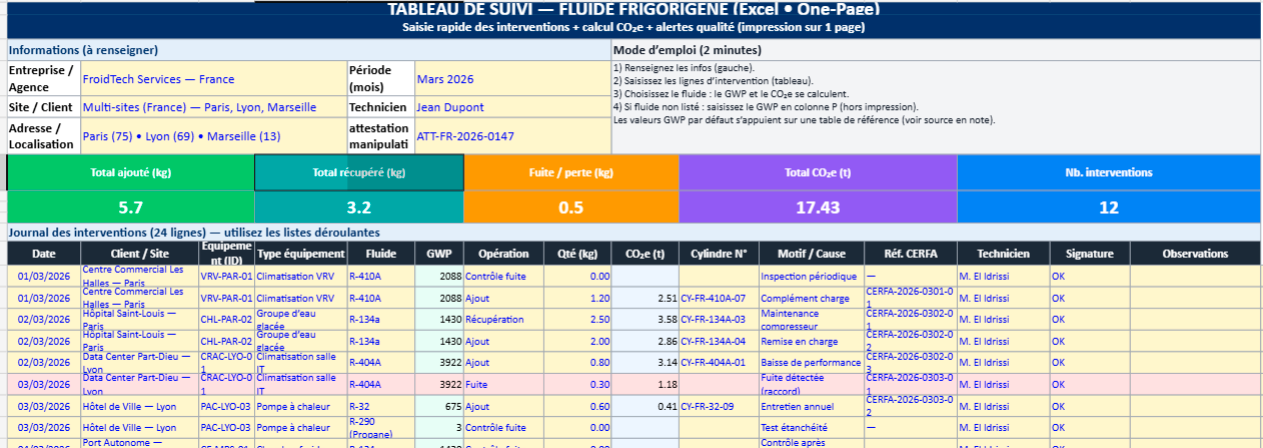

Exemple de modèle de tableau pour le suivi du fluide frigorigène dans Excel

DateType d’OpérationQuantité de Fluide Frigorigène Ajoutée (kg)Pression (bar)Température (°C)Identifiant de l’ÉquipementRemarques
2024-02-10Recharge108.510Chambre Froide A
2024-02-15Vérification de fuite7.812Système de Climatisation 1Pas de fuite détectée
2024-02-20Maintenance préventiveCongélateur BChangement du filtre à air
2024-02-25Recharge89.29Réfrigérateur C
Ce tableau comprend les colonnes suivantes :
  1. Date : Pour enregistrer la date de l’opération.
  2. Type d’Opération : Décrivant le type d’intervention effectuée (recharge, vérification de fuite, maintenance préventive, etc.).
  3. Quantité de Fluide Frigorigène Ajoutée (kg) : Pour enregistrer la quantité de fluide ajoutée lors d’une recharge.
  4. Pression (bar) : Mesure de la pression du fluide dans le système.
  5. Température (°C) : Température ambiante ou température du fluide.
  6. Identifiant de l’Équipement : Numéro ou nom de l’équipement concerné.
  7. Remarques : Pour toute information supplémentaire pertinente, comme la détection de fuites ou les actions correctives prises.

Ce modèle de tableau peut être adapté en ajoutant ou en supprimant des colonnes selon les besoins spécifiques de suivi du fluide frigorigène de votre entreprise.

{pratique} 🔍

Pour mettre en place un système de suivi efficace des fluides frigorigènes dans Excel, essentiel à la gestion des équipements de réfrigération et de climatisation dans le cadre des normes environnementales, adoptez la structure de base suivante. Cet agencement facilitera le suivi des quantités, des transactions et des opérations de maintenance des fluides frigorigènes :

1. Identification de l’équipement
  • ID Équipement : Identifiant unique pour chaque équipement.
  • Type d’équipement : Par exemple, climatiseur ou réfrigérateur.
  • Emplacement : Localisation de l’équipement.
2. Informations sur le fluide frigorigène
  • Type de fluide : Le fluide frigorigène utilisé (e.g., R-134a, R-22).
  • Quantité initiale (kg) : La charge initiale de fluide dans l’équipement.
  • Date de remplissage : Date du dernier ajout de fluide.
3. Suivi des opérations
  • Date de l’intervention : Quand l’intervention ou la maintenance a eu lieu.
  • Type d’intervention : Maintenance, recharge, réparation de fuite, etc.
  • Quantité ajoutée/retirée (kg) : Volume de fluide frigorigène ajouté ou extrait.
  • Technicien : Personne réalisant l’intervention.
4. Calculs et conformité
  • Quantité actuelle (kg) : Calculée à partir des ajouts et retraits.
  • Fuites détectées : Indication (Oui/Non) de la détection de fuites.
  • Conformité réglementaire : Statut (Conforme/Non conforme) selon les normes environnementales.

Pour élaborer ce tableau dans Excel :

  1. Lancez Excel et créez un classeur vierge.
  2. Saisissez les titres de colonnes en fonction des sections mentionnées ci-dessus, dans la première rangée de la feuille.
  3. Ajustez le format des colonnes concernées pour les dates et les quantités (par exemple, utilisez le format de date pour les colonnes de dates et le format numérique pour les volumes).
  4. Implémentez des formules Excel pour automatiser les calculs, comme celui de la quantité actuelle de fluide frigorigène. Une formule possible pour calculer la quantité actuelle serait de sommer toutes les quantités ajoutées et de soustraire les quantités retirées depuis le dernier remplissage.
  5. Activez les filtres (via l’onglet “Données” du ruban Excel) pour simplifier le tri et l’analyse des données.

Exemple de formule pour la quantité actuelle de fluide :

=Quantité initiale + SOMME.SI(ensemble[ID Équipement]; "ID spécifique"; [Quantité ajoutée]) - SOMME.SI(ensemble[ID Équipement]; "ID spécifique"; [Quantité retirée])

Note : Remplacez “ID spécifique” par l’identifiant réel de l’équipement concerné dans chaque cas.

Cette approche offre un fondement robuste pour le monitoring des fluides frigorigènes, avec la possibilité de l’adapter et de l’enrichir selon vos exigences, incluant l’ajout de graphiques pour illustrer les tendances des volumes de fluide ou des interventions au fil du temps.

Conclusion

Le suivi efficace du fluide frigorigène est essentiel pour assurer le bon fonctionnement des systèmes de réfrigération et de climatisation, ainsi que pour respecter les réglementations environnementales. Un tableau Excel offre une solution simple et pratique pour enregistrer et analyser les données liées au fluide frigorigène, permettant ainsi de maintenir des niveaux optimaux de performance et de sécurité. En utilisant un tel outil, les entreprises peuvent améliorer leur efficacité opérationnelle et réduire les coûts associés à la maintenance des équipements de réfrigération.
