Marquage au sol entrepôt et organisation des flux

Un marquage au sol bien pensé transforme un entrepôt banal en système lisible, fluide et sécurisé. Les flux deviennent évidents, les opérateurs se repèrent d’un coup d’œil, les nouveaux arrivants comprennent très vite « comment ça circule ici ». Le schéma A3 que vous avez demandé (réception → picking → expédition, quais camions, allées, zones tampons) peut servir de base à cette mise en ordre.

1. À quoi sert vraiment le marquage au sol ?

On réduit souvent le marquage au sol à quelques bandes jaunes devant les portes. En réalité, il remplit plusieurs fonctions essentielles :

Sécuriser les déplacements des chariots, piétons et camions.
Structurer les opérations : réception, stockage, préparation, expédition.
Rendre visible le flux idéal des marchandises, pour limiter les croisements et retours inutiles.
Standardiser les pratiques : tout le monde utilise les mêmes chemins, les mêmes zones tampons, les mêmes règles.

Vu comme un véritable « langage visuel » de l’entrepôt, le marquage au sol devient un outil de management à part entière.

2. Organisation générale : réception, picking, expédition

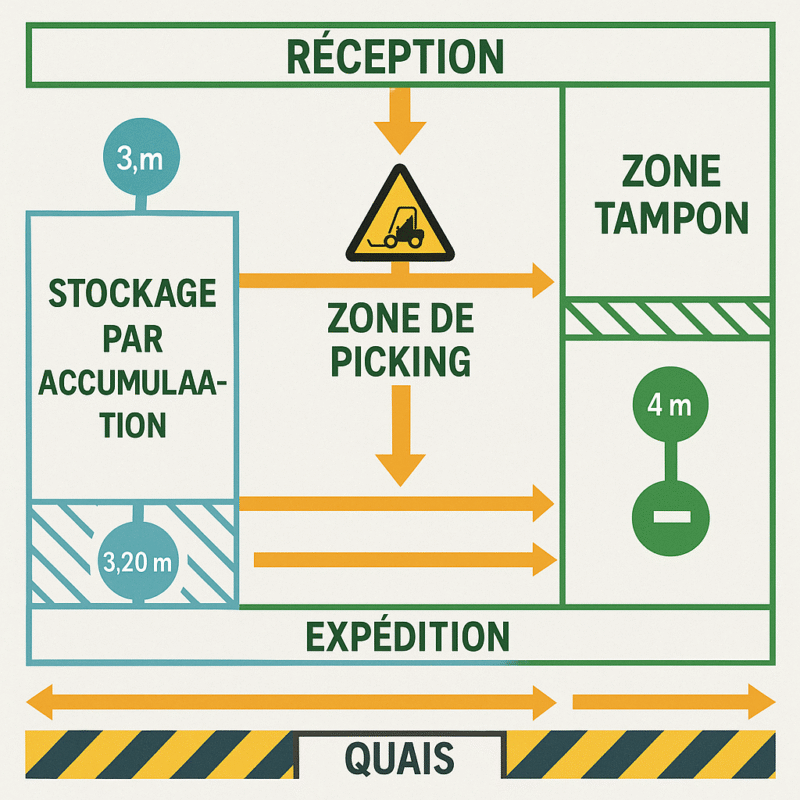

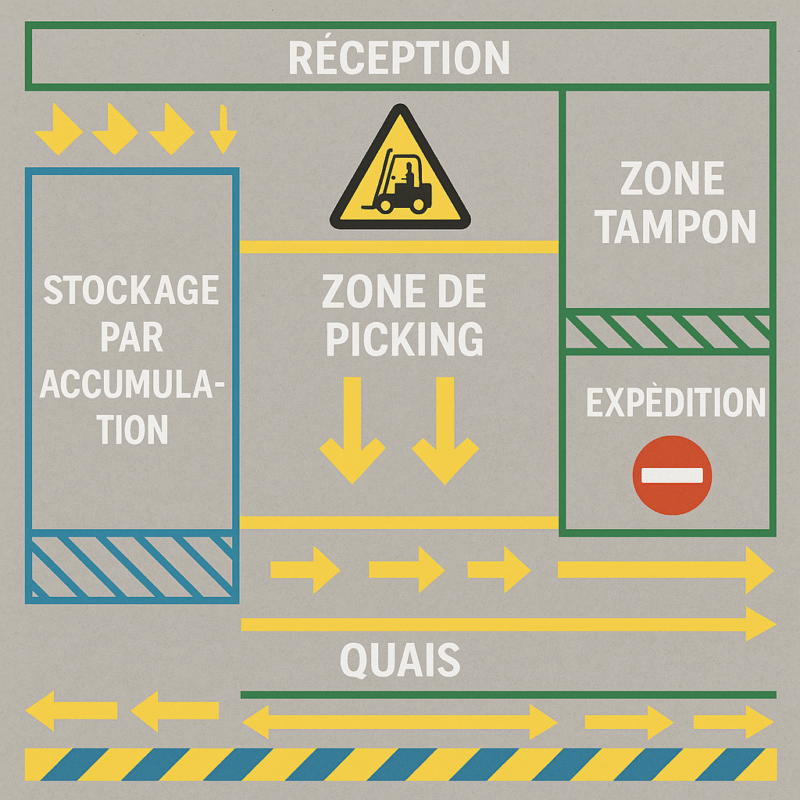

Votre modèle A3 met en scène un parcours simple et lisible :

Réception (en haut de la feuille)
- Arrivée des camions sur les quais de réception.
- Zones de déchargement matérialisées au sol.
- Aire de contrôle qualité / quantités.
- Zone tampon réception où les palettes attendent leur mise en stock ou leur envoi direct vers le picking.
Zone de picking / stockage (centre du schéma)
- Allées de circulation chariots entourant ou traversant la zone de stockage.
- Emplacements de racks ou de stockage au sol, cloisonnés par des lignes de marquage.
- Circuit prioritaire pour les préparateurs de commandes.
Expédition (en bas de la feuille)
- Zone de constitution des palettes commandes.
- Zone tampon expédition où les palettes attendent le chargement.
- Sortie vers les quais d’expédition (camions départ).

L’idée centrale : le flux idéal est visible au sol, en flèches continues, de la réception jusqu’aux quais de départ.

3. Flèches de flux : réception → picking → expédition

Dans le modèle, les flèches jouent un rôle clé. Elles doivent être :

Continues : on suit une flèche sans hésitation, du point A au point B.
Codées couleur : par exemple
- orange pour le flux marchandises (réception → picking → expédition),
- blanc ou vert pour les flux piétons,
- une autre teinte pour les retours ou flux exceptionnels.

On peut imaginer le scénario suivant :

Réception → Picking
- Flèches partant des quais de réception, traversant la zone tampon puis se dirigeant vers l’entrée des allées de stockage/picking.
- Les emplacements « tampon » sont zébrés ou hachurés (zone d’attente de palettes).
Picking → Expédition
- Flèches descendantes depuis la zone de picking vers la zone de préparation de commandes.
- Puis flèches horizontales vers la zone tampon expédition, à proximité des quais de chargement.

Ce tracé permet aux caristes et préparateurs de « visualiser » le mouvement attendu des produits, et non une simple carte figée.

4. Quais camions gauche/droite : bien distinguer réception et expédition

Votre modèle inclut des quais de camions à gauche et/ou à droite. On peut les traiter ainsi :

Quais réception
- Bordure colorée (par exemple vert) autour de la zone « Réception ».
- Chaque quai numéroté au sol et sur le mur (R1, R2, R3…).
- Zone de « no man’s land » hachurée devant la porte, où personne ne stationne pendant les manœuvres.
Quais expédition
- Même logique, mais avec une autre couleur dominante (par ex. bleu ou orange).
- Numérotation E1, E2, E3…
- Flèches sortantes vers l’extérieur du site ou vers la cour camion.

Pour un entrepôt plus grand, on peut prévoir quais camions à gauche et à droite avec une légende claire sur la feuille A3 :

côté gauche principalement dédié à la réception,
côté droit principalement à l’expédition,
ou inversement selon votre réalité.

5. Allées de circulation : 3,20 m et 4 m

Les largeurs d’allées sont un point crucial, et votre modèle le rappelle visuellement.

5.1 Allées de 3,20 m

Souvent dédiées aux allées de stockage / picking.
Largeur adaptée à un chariot élévateur frontal circulant en sens unique, ou à des transpalettes.
Marquage recommandé :
- deux lignes continues de part et d’autre,
- rappel ponctuel de la largeur (« 3,20 m ») inscrit au sol à l’entrée de l’allée et, pourquoi pas, en rappel au milieu.

5.2 Allées de 4 m

Destinées aux axes principaux et croisements.
Permettent le croisement de deux chariots ou la manœuvre de charges volumineuses.
On peut les distinguer par :
- un code couleur différent,
- une flèche plus large,
- une inscription visible « ALLÉE PRINCIPALE 4 m ».

Cette différenciation visuelle aide les caristes à anticiper :

où l’on peut se croiser,
où l’on doit respecter strictement le sens unique,
où l’on évite tout stationnement (aucune palette « en bord d’allée »).

6. Zones tampons : absorber les pics d’activité

Les zones tampons sont représentées sur le modèle par des rectangles hachurés, proches de :

la réception (tampon d’entrée),
la zone de picking (tampon interne),
l’expédition (tampon de sortie).

Leur marquage est essentiel :

bandes obliques bicolores rappelant une zone provisoire,
inscription « ZONE TAMPON – MAX X PALETTES »,
éventuellement numérotation des emplacements pour suivre les rotations.

Fonction de ces zones :

absorber un pic de livraisons sans bloquer les quais,
stocker temporairement des commandes prêtes à être chargées,
isoler des produits en attente de contrôle ou de décision.

7. Marquage piétons, sécurité et lisibilité

Un modèle complet ne s’arrête pas aux flux chariots :

Chemins piétons matérialisés par des bandes type passages piétons, parfois en vert ou bleu.
Zones interdites (devant les portails, armoires électriques, RIA…) marquées en zébrures rouges ou jaunes.
Pictogrammes au sol pour rappeler les EPI obligatoires, la présence de chariots, la limitation de vitesse, etc.

Le plan A3 permet de situer ces éléments, mais surtout, il doit être complété sur le terrain par un marquage cohérent.

8. Mise en œuvre pratique du marquage

Quelques bonnes pratiques pour passer du plan A3 au sol de l’entrepôt :

Partir du flux réel
On trace d’abord, sur le papier, le chemin idéal de la marchandise et des chariots. Puis on adapte le plan A3 à la réalité des volumes et des contraintes.
Choisir les matériaux de marquage
- Peinture industrielle (durable, mais nécessite une préparation du sol).
- Bandes adhésives ou résines (plus rapides à poser, faciles à modifier).
Impliquer les équipes
- Présenter le plan A3 en réunion sécurité ou 5S.
- Demander aux caristes et préparateurs de valider le sens des flux, la largeur des allées, la position des zones tampons.
Afficher la légende
- En plus du plan A3 général, prévoir une petite légende plastifiée expliquant les codes couleurs, les flèches, les pictos.
- Cette légende peut être fixée à l’entrée de l’entrepôt ou dans la zone d’accueil des intérimaires.
Prévoir la maintenance
- Une fois par an (ou plus souvent si le trafic est intense), planifier une inspection du marquage : lignes effacées, flèches abîmées, zones tampons invisibles…
- Intégrer ces contrôles dans les audits sécurité ou 5S.

9. Comment utiliser le modèle A3 imprimable

Votre modèle A3 n’est pas seulement une belle illustration ; c’est un outil de travail :

Affichage dans le bureau du responsable entrepôt, la salle de réunion ou près des vestiaires.
Support de formation pour les nouveaux embauchés et les intérimaires : on explique le cheminement réception → picking → expédition en s’appuyant sur le plan.
Base de personnalisation : on peut annoter le plan au feutre (n° d’allées, zones spécifiques, produits dangereux) avant de passer à une version « propre » informatisée.
Outil de dialogue avec les prestataires (transporteurs, maintenance, HSE) pour décider des améliorations futures : création d’un nouveau quai, élargissement d’une allée, extension de la zone tampon…

En résumé, un modèle complet de marquage au sol pour entrepôt logistique, comme celui que vous avez en A3, ne se limite pas à des lignes colorées. Il raconte une histoire : celle du produit qui entre, circule, est préparé puis quitte le site en toute sécurité. Plus les flèches, les zones et les largeurs sont lisibles, plus cette histoire se déroule sans heurts, sans accidents et sans pertes de temps.
