La Modélisation 3D dans SketchUp : Techniques et Astuces

Introduction

La modélisation 3D dans SketchUp est une compétence essentielle pour les concepteurs, les architectes, les artistes 3D et quiconque souhaite créer des objets en trois dimensions. Dans cet article, nous allons explorer les techniques fondamentales et les astuces pour créer un objet 3D concret : une lampe de bureau. À travers cette création, nous mettrons en lumière les méthodes clés pour améliorer la précision et l’efficacité dans SketchUp.

1. Création des formes de base

La première étape de la modélisation de notre lampe de bureau consiste à créer les formes de base qui la composent.

  • Utilisez l’outil “Rectangle” pour dessiner un rectangle qui servira de base. Vous pouvez définir les dimensions du rectangle en fonction de la taille souhaitée pour la base de la lampe.
  • Pour créer la tige de la lampe, utilisez l’outil “Ligne” pour dessiner un petit rectangle au centre de la base. Cette tige doit être suffisamment haute pour supporter l’abat-jour de la lampe.
  • Ensuite, utilisez l’outil “Cercle” pour dessiner un cercle en haut de la tige, représentant l’ampoule. Assurez-vous de choisir le bon rayon pour l’ampoule.

2. Astuces pour la précision

Afin d’obtenir une lampe de bureau précise et bien proportionnée, utilisez les astuces suivantes :

  • Activez les aides au dessin telles que les points d’intersection, les points médians et les points de tangence pour vous assurer que les lignes et les formes sont correctement alignées.
  • Utilisez les guides pour créer des repères visuels qui vous aideront à aligner les différents éléments de la lampe.
  • Pour garantir la précision des dimensions, saisissez directement les valeurs numériques dans la boîte d’informations lorsque vous dessinez ou modifiez des éléments.
  • Pour que la lampe soit parfaitement centrée sur sa base, utilisez l’outil “Centrer” pour aligner la tige et l’ampoule avec le centre de la base.

3. Utilisation de groupes et de composants

Une fois que vous avez terminé la modélisation de la lampe, sélectionnez l’ensemble des éléments et créez un “Groupe”. Cette étape est cruciale pour éviter de modifier accidentellement les éléments individuels de la lampe. Vous pouvez également créer un “Composant” si vous prévoyez de réutiliser la lampe dans d’autres projets.

4. Modélisation paramétrique

Pour rendre la lampe paramétrique, définissez des dimensions spécifiques pour la base, la tige et l’ampoule. Ainsi, vous pourrez facilement ajuster les proportions de la lampe en modifiant simplement les valeurs numériques. Par exemple, vous pourrez changer la hauteur de la tige ou la taille de l’ampoule en un clin d’œil.

Conclusion

La création d’une lampe de bureau en 3D dans SketchUp a permis d’illustrer les techniques fondamentales de la modélisation 3D, telles que la création de formes de base, l’utilisation des aides au dessin, la précision des dimensions, l’utilisation de groupes et de composants, ainsi que la modélisation paramétrique. En appliquant ces concepts et astuces à vos propres projets, vous serez en mesure de créer des modèles 3D concrets et précis dans SketchUp.

La modélisation 3D est une compétence puissante qui vous permettra de concevoir et de visualiser une variété d’objets et de projets en trois dimensions. Avec de la pratique et de la créativité, vous pourrez créer des modèles 3D encore plus complexes et détaillés dans SketchUp. N’oubliez pas que l’apprentissage continu et l’exploration de nouvelles techniques sont essentiels pour perfectionner vos compétences en modélisation 3D.

Cas d’étude : Création d’une série d’images illustrant la construction d’un modèle 3D dans SketchUp pour concevoir une maison simple

Nom du Projet : Modélisation 3D d’une Maison Simple

Contexte :
Un client souhaite visualiser le processus de conception d’une maison simple à l’aide de SketchUp, depuis l’esquisse initiale jusqu’à l’image finale du modèle 3D. Cette approche permettra de présenter de manière progressive les étapes de création de la maison.

Étapes de Création des Images :

Esquisse de Base :

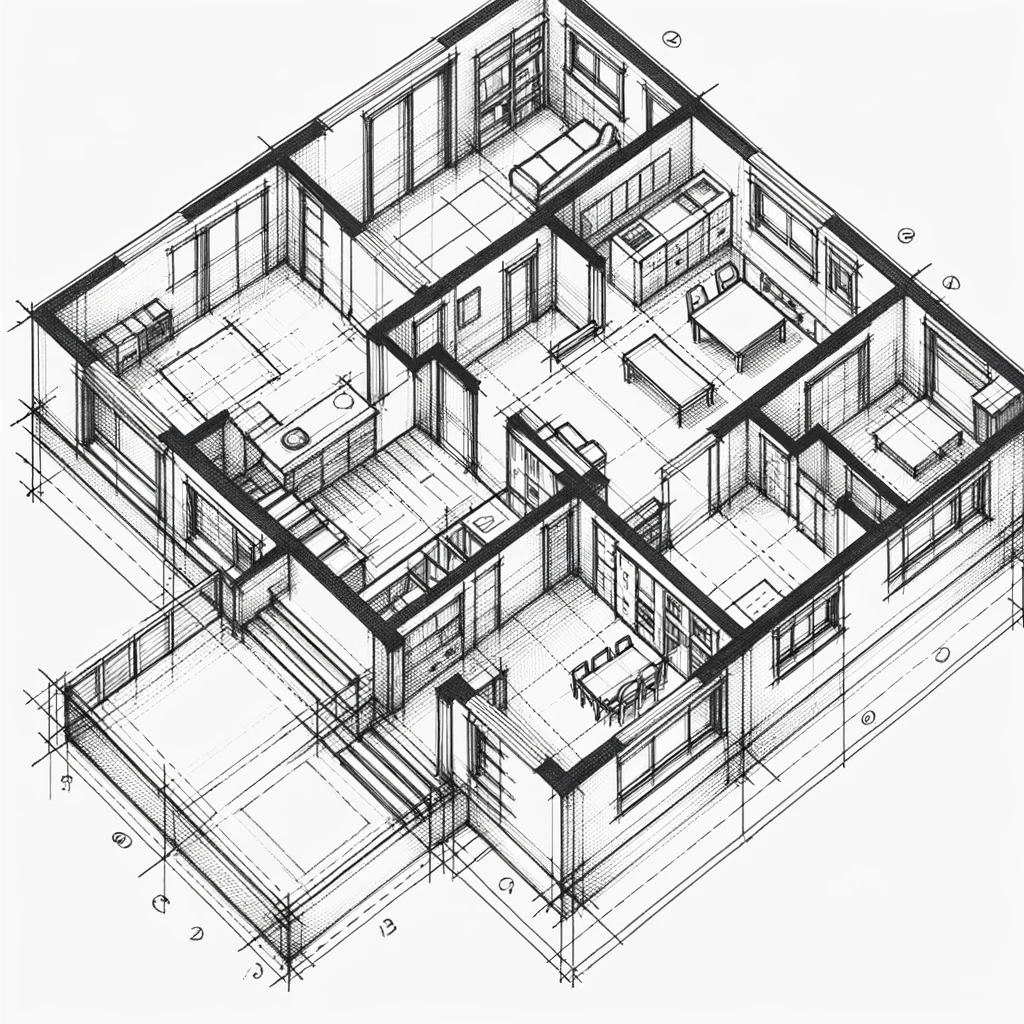

  • Description : Cette première étape consiste à créer une esquisse de base de la maison. L’image montre les lignes de base et les formes 2D, telles que le plan au sol avec des rectangles et des carrés pour représenter les pièces.
  • Objectif : Établir la structure de base de la maison.

Structure 3D Élémentaire :

  • Description : Dans cette étape, les formes 2D de l’esquisse sont extrudées en 3D pour former les murs et la structure de base de la maison. L’image illustre cette transformation.
  • Objectif : Créer la structure 3D de la maison.

Ajout de Détails :

  • Description : L’image montre l’ajout de détails importants, tels que les fenêtres, les portes et éventuellement le toit de la maison. Ces éléments contribuent à donner forme à la maison.
  • Objectif : Donner plus de réalisme à la conception.

Application de Textures et de Matériaux :

  • Description : Cette étape consiste à appliquer des textures et des matériaux aux surfaces de la maison. L’image reflète le rendu avec des textures, comme la brique pour les murs et les tuiles pour le toit.
  • Objectif : Améliorer la réalisme et l’esthétique du modèle.

Aménagements Extérieurs :

  • Description : L’image met en avant les éléments extérieurs tels qu’un jardin, des chemins, ou une clôture, qui complètent l’environnement de la maison et ajoutent de la profondeur à la visualisation.
  • Objectif : Intégrer des éléments extérieurs pour une représentation plus complète.

Rendu Final :

  • Description : L’image finale du modèle 3D est rendue avec un éclairage et une mise en scène appropriés pour mettre en valeur la maison dans son environnement. Cette dernière image représente le modèle 3D complet et abouti.
  • Objectif : Présenter le résultat final de la conception de la maison.

L’utilisation de cette série d’images étape par étape dans la modélisation 3D de SketchUp offre une manière visuelle et progressive de comprendre le processus de création d’un modèle 3D, en mettant l’accent sur les détails et la réalisme pour satisfaire les besoins du client.

Synthèse : les étapes de la modélisation 3D d’une maison dans SketchUp présentées sous forme de tableau :

ÉtapeOutils et Commandes Utilisés
Esquisse de BaseOutils de Dessin : Ligne (L), Rectangle (R), Cercle (C), Arc (A)
Cotes et Mesures : Barre de mesure pour dimensions précises
Structure 3D ÉlémentaireOutil Push/Pull (P) : Pour extruder les formes 2D en 3D
Outil Move (M) : Ajuster la position des éléments
Ajout de DétailsOutil Push/Pull (P) : Pour reliefs de fenêtres et portes
Outils de Dessin : Ajouter détails supplémentaires
Outil Offset (F) : Cadres autour des ouvertures
Application de Textures et MatériauxBac à Peinture (B) : Appliquer textures et matériaux sur les surfaces
Aménagements ExtérieursOutils Ligne et Rectangle : Dessiner paysage
Outil Push/Pull : Créer éléments en relief
Bac à Peinture : Textures pour sol et éléments verts
Rendu FinalOutils de Caméra : Ajuster perspective
Options de Rendu : Paramètres avancés pour ombres, reflets, éclairage

Chaque étape utilise des outils spécifiques dans SketchUp pour progresser dans la modélisation, depuis la conception initiale jusqu’au rendu final.
