Diagramme de Gantt – Création, Utilisation et Mise en Contexte Métiers

Un diagramme de Gantt est un outil visuel essentiel dans la gestion de projets, permettant de planifier, suivre et coordonner diverses tâches et activités au sein d’un projet. Il offre une représentation graphique du calendrier du projet, montrant les tâches à accomplir, leur durée et leur séquence. Ce guide couvre les bases de la création d’un diagramme de Gantt, son utilisation dans divers contextes métiers et des exemples concrets en utilisant Excel et Google Sheets.

1. Qu’est-ce qu’un Diagramme de Gantt ?

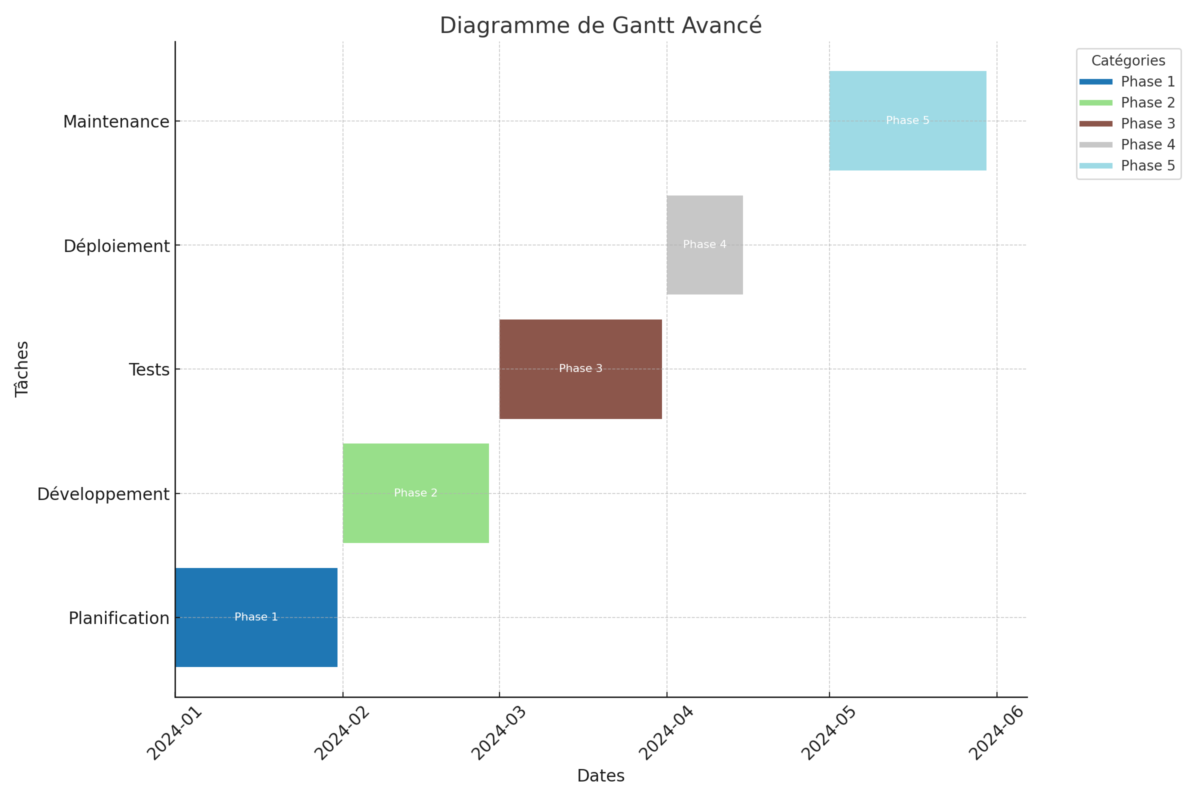

Un diagramme de Gantt est une représentation visuelle des tâches d’un projet sur une chronologie. Chaque tâche est représentée par une barre horizontale, dont la longueur correspond à la durée de la tâche. Les dates de début et de fin de chaque tâche sont alignées sur l’axe des x, tandis que les tâches elles-mêmes sont listées sur l’axe des y.

2. Création d’un Diagramme de Gantt dans Excel

Étapes de base :

Préparer les données :

• Créez un tableau avec les colonnes suivantes : Tâche, Date de début, Durée (jours).
• Remplissez le tableau avec les données de votre projet.

Insérer un graphique à barres empilées :

• Sélectionnez vos données.
• Allez dans l’onglet Insertion -> Graphiques -> Barres empilées.

Configurer le graphique :

• Cliquez droit sur le graphique et sélectionnez Sélectionner les données.
• Ajoutez une série pour la Date de début.
• Ajoutez une autre série pour la Durée (jours).

Modifier le type de graphique de la série :

• Changez le type de graphique de la série Date de début en Barres empilées.

Ajuster les axes :

• Faites un clic droit sur l’axe des tâches (axe des y) et choisissez Format de l'axe.
• Inversez l’ordre des catégories.

Formatage des barres :

• Cliquez sur les barres représentant les Dates de début et mettez-les en Sans remplissage.
• Formatez les barres de la série Durée (jours) pour représenter les tâches.

Exemple

Supposons que nous ayons les tâches suivantes dans un projet de développement logiciel :

Voici comment créer un diagramme de Gantt basé sur ces données :

1. Insérer les données dans Excel :

2. Créer le graphique :

• Sélectionnez les données.
• Allez dans Insertion -> Graphiques -> Barres empilées.

1. Configurer le graphique :


3. Création d’un Diagramme de Gantt dans Google Sheets

Étapes de base :

Préparer les données :

• Créez un tableau avec les colonnes suivantes : Tâche, Date de début, Durée (jours).
• Remplissez le tableau avec les données de votre projet.

Insérer un graphique à barres empilées :

• Sélectionnez vos données.
• Allez dans Insertion -> Graphique.
• Dans la fenêtre de configuration du graphique, sélectionnez Barres empilées.

Configurer le graphique :

• Dans l’onglet Personnaliser, allez à la section Séries.
• Ajoutez une série pour la Date de début.
• Ajoutez une autre série pour la Durée (jours).

Modifier le type de graphique de la série :

• Changez le type de graphique de la série Date de début en Barres empilées.

Ajuster les axes :

• Faites un clic droit sur l’axe des tâches (axe des y) et choisissez Format de l'axe.
• Inversez l’ordre des catégories.

Formatage des barres :

• Cliquez sur les barres représentant les Dates de début et mettez-les en Sans remplissage.
• Formatez les barres de la série Durée (jours) pour représenter les tâches.

Exemple

Supposons que nous ayons les tâches suivantes dans un projet de développement logiciel :

Voici comment créer un diagramme de Gantt basé sur ces données dans Google Sheets :

1. Insérer les données dans Google Sheets :

2. Créer le graphique :

• Sélectionnez les données.
• Allez dans Insertion -> Graphique.
• Sélectionnez Barres empilées.

1. Configurer le graphique :


4. Utilisation d’un Diagramme de Gantt

Planification de Projet

Le diagramme de Gantt aide à planifier les étapes d’un projet en visualisant les tâches nécessaires et leur chronologie. Il permet de :

• Identifier les phases du projet
• Estimer les délais
• Définir les jalons importants

Suivi de l’Avancement

En cours de projet, le diagramme de Gantt permet de suivre l’avancement des tâches et d’identifier les retards potentiels. Il offre une vue d’ensemble claire de l’état actuel du projet.

Coordination et Communication

Le diagramme de Gantt est un outil de communication efficace entre les membres de l’équipe et les parties prenantes. Il aide à clarifier les responsabilités et à synchroniser les efforts.

5. Mise en Contexte Métiers

Gestion de Projet Logiciel

Dans le développement de logiciels, un diagramme de Gantt peut être utilisé pour planifier les phases de conception, de développement, de tests et de déploiement. Chaque phase peut être décomposée en tâches spécifiques comme l’analyse des besoins, le design de l’interface utilisateur, le codage et les tests unitaires.

Travaux de Construction

Pour les projets de construction, le diagramme de Gantt peut représenter les différentes étapes comme le terrassement, la construction des fondations, l’élévation des murs, la toiture et les finitions. Il permet de coordonner les différents corps de métier et de s’assurer que les délais sont respectés.

Lancement de Produits

Lors du lancement d’un nouveau produit, un diagramme de Gantt peut aider à planifier les étapes de développement du produit, les campagnes marketing, les tests de marché et le lancement officiel. Cela permet de s’assurer que toutes les équipes sont alignées sur les mêmes objectifs et les mêmes délais.

Cas Pratiques de Mise en Contexte Métiers avec des Diagrammes de Gantt

1. Gestion de Projet Logiciel

Description

Dans le développement de logiciels, un diagramme de Gantt est utilisé pour planifier et suivre les différentes phases du projet, de l’analyse des besoins à la livraison du produit final. Ce type de diagramme aide les équipes à visualiser les étapes, les dépendances et les délais pour chaque tâche.

Exemple de Projet

Supposons que nous travaillons sur un projet de développement de site web. Les phases du projet sont :

• Analyse des besoins
• Conception de l’interface utilisateur
• Développement
• Tests
• Déploiement

Étapes dans Excel

1. Préparation des Données Tâche Date de début Durée (jours) Phase Analyse des besoins 01/08/2024 14 Analyse Conception de l’interface utilisateur 15/08/2024 14 Conception Développement 29/08/2024 30 Développement Tests 28/09/2024 14 Tests Déploiement 12/10/2024 7 Déploiement
2. Création du Diagramme de Gantt Suivez les étapes décrites précédemment pour insérer un graphique à barres empilées et le configurer correctement dans Excel.

2. Travaux de Construction

Pour les projets de construction, le diagramme de Gantt est utilisé pour planifier et coordonner les différentes phases de construction, comme le terrassement, la fondation, la structure, la toiture et les finitions. Il aide à coordonner les équipes et à s’assurer que le projet respecte les délais.

Exemple de Projet

Supposons que nous planifions la construction d’un immeuble. Les phases du projet sont :

• Terrassement
• Fondation
• Élévation des murs
• Toiture
• Finitions

Étapes dans Excel

1. Préparation des Données Tâche Date de début Durée (jours) Phase Terrassement 01/08/2024 10 Préparation Fondation 11/08/2024 20 Fondation Élévation des murs 31/08/2024 30 Structure Toiture 30/09/2024 15 Toiture Finitions 15/10/2024 20 Finitions
2. Création du Diagramme de Gantt Suivez les étapes décrites précédemment pour insérer un graphique à barres empilées et le configurer correctement dans Excel.

3. Lancement de Produit

Lors du lancement d’un nouveau produit, un diagramme de Gantt est utilisé pour planifier les étapes clés comme le développement du produit, les campagnes marketing, les tests de marché et le lancement officiel. Cela aide à s’assurer que toutes les équipes travaillent de manière synchronisée pour respecter les délais.

Exemple de Projet

Supposons que nous préparons le lancement d’un nouveau produit technologique. Les phases du projet sont :

• Développement du produit
• Préparation des supports marketing
• Tests de marché
• Campagne de pré-lancement
• Lancement officiel

Étapes dans Excel

1. Préparation des Données Tâche Date de début Durée (jours) Phase Développement du produit 01/09/2024 60 Développement Préparation des supports marketing 01/10/2024 30 Marketing Tests de marché 01/11/2024 15 Tests Campagne de pré-lancement 16/11/2024 14 Pré-lancement Lancement officiel 30/11/2024 1 Lancement
2. Création du Diagramme de Gantt Suivez les étapes décrites précédemment pour insérer un graphique à barres empilées et le configurer correctement dans Excel.
