Modèle Excel automatisé — Désinfection & rinçage des réseaux sanitaires (CT, dosage, rinçage, neutralisation)

La désinfection et le rinçage des réseaux d’eau sanitaire ne sont pas de simples formalités. Bien conduits, ils réduisent le risque légionelles et biofilm, fiabilisent les températures au point d’usage, et sécurisent la remise en service sans dérive chimique. L’enjeu est double : faire juste (méthode adaptée, paramètres atteints) et prouver (mesures, traçabilité, validations). Ce guide rassemble l’essentiel, de la préparation au contrôle, avec un encadré de formules codifiées pour standardiser les calculs.

Objectifs qualité & sécurité

Obtenir un niveau de désinfection mesurable (chimique par concentration/temps ou thermique par température/maintien) jusqu’aux points distaux.
Revenir après rinçage à des valeurs d’exploitation stables : ECS ≥ 55 °C, ECF ≤ 20 °C (références de départ à adapter à vos exigences locales), chlore résiduel ≤ 0,2 mg/L, pH dans une plage usuelle 6,5–8,5.
Assurer la protection des occupants et du personnel : EPI, signalisation, neutralisation et rejet maîtrisés, documentation complète.

Pré-requis indispensables

Analyse de risque à jour, plan des boucles de recirculation et points bas, accès aux ballons/collecteurs, repérage des points distaux et mitigeurs.
EPI adaptés, FDS et compatibilités produits, matériel de mesure étalonné (chlore libre, pH, température, débit).
Préparation du mode de neutralisation (ex. thiosulfate) et du mode de rejet conformément aux exigences locales.
Information des usagers et barriérage des points d’eau avant l’intervention.

Choisir la méthode

Chimique (hypochlorite, dioxyde de chlore, peroxyde…): utile lorsque l’élévation thermique est difficile ou lorsque l’on cible des sections spécifiques. La réussite dépend d’un CT suffisant et d’une distribution homogène (concentration atteinte aux points distaux).
Thermique (choc et maintien) : pertinent si la production/recirculation permet d’atteindre les consignes sans risque pour le réseau. La distalité (mesures aux extrémités) et l’équilibrage hydraulique conditionnent l’efficacité.

Conduite de l’opération

Injection & montée au critère
Atteindre la concentration cible (ou la température cible) jusqu’aux points les plus éloignés. Journaliser les mesures en progression (heure, point, valeur) et ne démarrer le temps de contact qu’une fois le critère atteint en distal.
Maintien & surveillance
Pendant le contact, suivre la stabilité : concentration/CT ou température/maintien, pH, circulation et éventuelles dérives. Noter chaque aléa (purge, by-pass, appoint, colmatage).
Rinçage & neutralisation
Rincer par tronçons en contrôlant durée, volume, chlore résiduel, pH et température finale selon le type de réseau (ECS/ECF). Neutraliser si nécessaire avant rejet.
Remise en service
Vérifier fuites/pression, purger l’air aux points hauts, déposer la signalisation, informer les occupants. Si un échantillonnage microbiologique est prévu, respecter les conditions (flacon thiosulfate, débit de purge, traçabilité).

Contrôle & conformité

Chimique : viser un CT cohérent avec l’objectif de désinfection et les contraintes d’exploitation, puis un résiduel ≤ au seuil interne après rinçage.
Thermique : atteindre la consigne ballon, stabiliser le retour de recirculation et démontrer la distalité (valeur cible atteinte en extrémité).
Indicateurs utiles pour piloter : taux de points conformes, CT moyen, % NC et délai de correction, répartition des causes (équilibrage, matériel, procédures, formation).

Facteurs clés de réussite

Distalité réelle : mesurer là où c’est le plus difficile, pas seulement en local technique.
Équilibrage : des débits et ΔT cohérents par boucle évitent les « points morts ».
Traçabilité : qui/fait-quoi/quand/avec quoi, plus les preuves (mesures, lots, temps de contact, volumes, signatures).
Culture de sécurité : droit à l’erreur documentée, revue rapide des écarts, actions correctives datées et vérifiées.

Encart — Formules codifiées (à copier dans vos procédures)

CT_mg·min_L = C_mgL × t_min

VOL_STOCK_L = ( C_mgL × V_reseau_m3 ) / STOCK_gL

DUREE_min = (HEURE_FIN − HEURE_DEBUT) × 1440

VOL_RINCAGE_L = DEBIT_Lmin × DUREE_min

MASSE_Cl2_g ≈ C_mgL × V_m3

RATIO_THIOSULFATE = 2.23  (Na2S2O3 anhydre)
RATIO_THIOSULFATE = 3.5   (Na2S2O3·5H2O pentahydrate)
MASSE_THIO_g = MASSE_Cl2_g × RATIO_THIOSULFATE

CONFORMITE_RINCAGE (ECS)  = (Cl_final ≤ SEUIL_Cl) ∧ (T_finale ≥ T_ECS_cible)
CONFORMITE_RINCAGE (ECF)  = (Cl_final ≤ SEUIL_Cl) ∧ (T_finale ≤ T_ECF_cible)

Remarques d’unité : C_mgL en mg/L, V_m3 en m³, STOCK_gL en g/L. L’approximation MASSE_Cl2_g = C × V_m3 suppose une répartition homogène et une densité d’eau ≈ 1 kg/L. Adaptez les seuils et ratios aux référentiels et à la réglementation en vigueur.

Gouvernance documentaire & preuves d’audit

Chaque opération possède un dossier : objectif, méthode, paramètres cibles, plan de points, journaux de mesures, résultats de rinçage, neutralisation, échantillonnage, NC & actions, validations.
Les versions de procédures et checklists sont contrôlées (propriétaire, date, diffusion, formation).
Le tableau de bord hebdomadaire synthétise : taux de conformité global et par zone, principaux irritants, actions en cours/close, tendances.

En pratique

Un dispositif simple et répétable gagne toujours : une checklist claire, des formules codifiées identiques partout, des indicateurs sobres et une boucle d’amélioration courte. C’est cette répétabilité — plus que des « coups d’éclat » — qui maintient l’eau saine, les risques sous contrôle et les équipes sereines.

Modèle Excel – ECS/ECF : méthode CT & traçabilité — de l’injection au tableau de bord

Lisez une description complète du modèle Excel pensée pour être réutilisable, automatisée et opposable en audit.

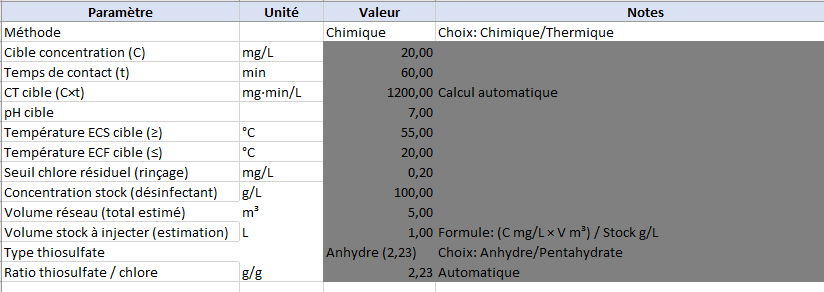

1) Feuille Paramètres (cœur du moteur)

Ce que tu saisis
- C3 : Concentration cible C (mg/L)
- C4 : Temps de contact t (min)
- C6 : pH cible
- C7 : Température ECS ≥ (°C)
- C8 : Température ECF ≤ (°C)
- C9 : Seuil chlore résiduel (mg/L)
- C10 : Concentration du stock (g/L)
- C11 : Volume réseau (m³)
- C13 : Type thiosulfate (Anhydre (2,23) ou Pentahydrate (3,5))
Ce qui se calcule tout seul
- C5 = C3 × C4 → CT cible (mg·min/L)
- C12 = (C3 × C11) / C10 → Volume de stock à injecter (L)
- C14 → Ratio thiosulfate (2,23 ou 3,5 g/g selon le type)
Noms définis (utilisés partout)
Param_Conc, Param_t, Param_CT, Param_pH, Param_T_ECS, Param_T_ECF, Param_SeuilCl, Param_Stock, Param_Volume, Param_VolInject, Param_Ratio.

Astuce : saisis des nombres (virgule ou point selon ton Excel). Les calculs s’actualisent dans toutes les feuilles.

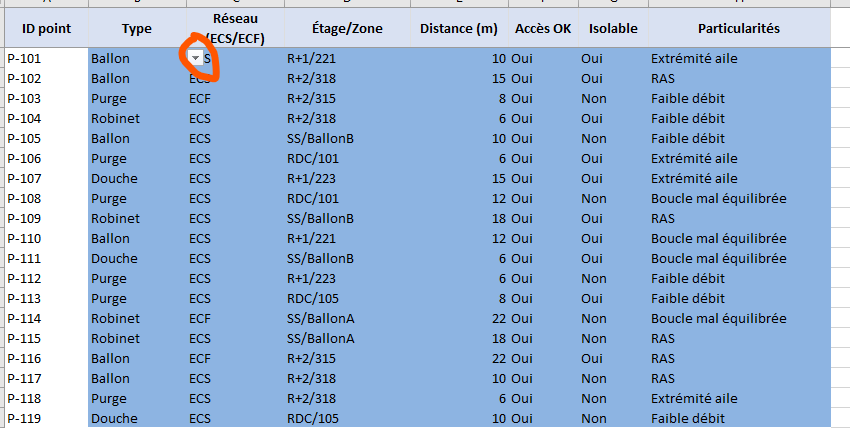

2) Feuille Points (référentiel des points du réseau)

Colonnes : ID point, Type (Robinet/Douche/Ballon/Purge), Réseau (ECS/ECF), Zone/Étage, Distance (m), Accès, Isolable, Particularités.
Usage : tu listes ici tous les points à traiter/mesurer.
Protection : feuille non protégée (tout est éditable).

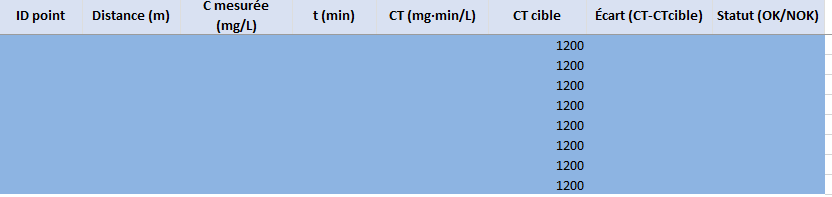

3) Feuille CT_Verif (contrôle CT par point — distalité)

Tu saisis :
- Col. A : ID point
- Col. B : Distance (m) (optionnel, pour suivi)
- Col. C : C mesurée (mg/L)
- Col. D : t mesuré (min)
Calculs automatiques :
- Col. E : CT = C × t
- Col. F : CT cible = Param_CT
- Col. G : Écart = CT – CT cible
- Col. H : Statut OK si CT ≥ CT cible, sinon NOK
Couleurs / alertes :
- Ligne verte si OK, rouge si NOK, grise si vide.
- Dégradé sur Écart (négatif → positif).
- Alerte jaune si champs requis vides.
Protection : colonnes E–H verrouillées, A–D éditables ; tri/filtre autorisés.

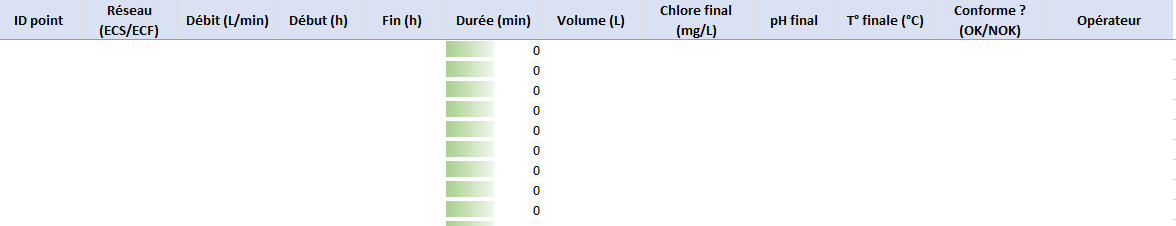

4) Feuille Rinçage (traçabilité du rinçage & conformité)

Tu saisis :
- A : ID point | B : Réseau (ECS/ECF) | C : Débit (L/min)
- D : Début (heure) | E : Fin (heure)
- H : Chlore final (mg/L) | I : pH final | J : T° finale (°C) | L : Opérateur
Calculs automatiques :
- F : Durée (min) (gère heures réelles ou texte)
- G : Volume (L) = Débit × Durée
- K : Conformité :
  - ECS → chlore ≤ Param_SeuilCl ET T° ≥ Param_T_ECS
  - ECF → chlore ≤ Param_SeuilCl ET T° ≤ Param_T_ECF
Couleurs / alertes :
- Ligne verte si conforme, rouge sinon.
- Barres de données sur Durée & Volume.
- Jaune si pH ∉ [6,5 ; 8,5].
- Rouge si chlore > seuil.
- Violet si T° ne respecte pas la cible ECS/ECF.
Protection : F, G, K verrouillées, le reste éditable ; tri/filtre autorisés.

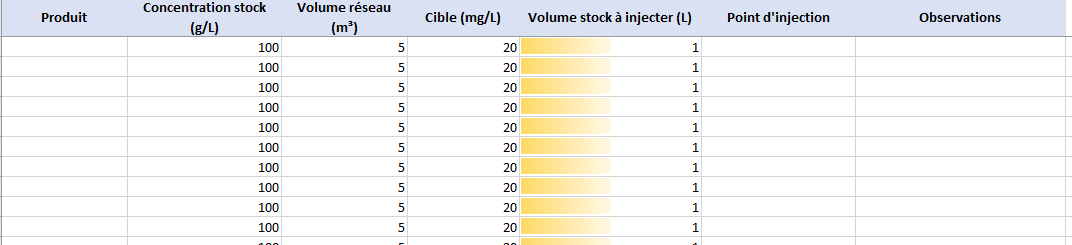

5) Feuille Dosage (aide au calcul d’injection)

Tu saisis : Produit, éventuellement Volume m³ différent, C cible si spécifique, point d’injection, observations.
Automatique :
- B = Param_Stock, C = Param_Volume, D = Param_Conc (par défaut)
- E : Volume de stock à injecter (L) = D × C / B
Protection : seule la colonne E (calcul) est verrouillée.

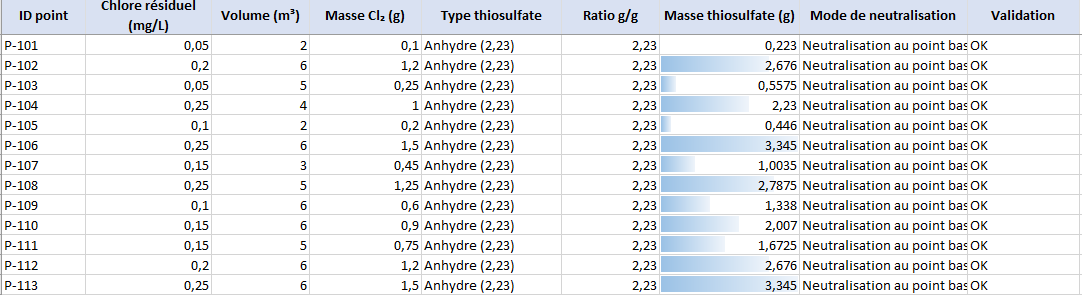

6) Feuille Neutralisation (dimensionnement thiosulfate)

Tu saisis :
- A : ID point | B : Chlore résiduel (mg/L) | C : Volume (m³) | E : Type thiosulfate | H/I : mode & validation
Calculs automatiques :
- D : Masse Cl₂ (g) = B × C
- F : Ratio (g/g) = 2,23 (anhydre) / 3,5 (pentahydrate) / Param_Ratio
- G : Masse thiosulfate (g) = D × F
Visuels : barre de données sur G ; alerte jaune si le type manque.
Protection : colonnes D, F, G verrouillées.

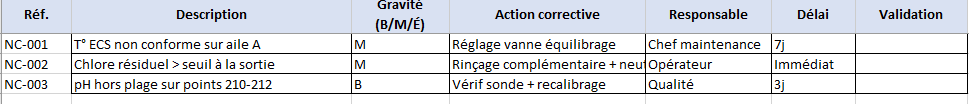

7) Feuille NC_Actions (non-conformités & plan d’actions)

Colonnes : Réf., Description, Gravité (B/M/É), Action corrective, Responsable, Délai, Validation.
Protection : feuille non protégée (saisie libre).

8) Feuille Dashboard (indicateurs)

Indicateurs clés :
- % CT conformes (CT_Verif!H = OK / total)
- % Rinçages conformes (Rinçage!K = OK / total)
- Total NC (ouverts)
Graphiques : 2 camemberts OK vs NOK (CT & Rinçage).
Formats : % affichés en pourcentage.

Logique d’automatisation & protections

Les formules sont préposées sur des centaines de lignes (tu n’as qu’à saisir).
Les cellules de calcul sont verrouillées ; les champs opérateur sont déverrouillés.
Les feuilles protégées autorisent Tri/Filtre pour exploiter les données.
Le recalcul est activé à l’ouverture du fichier.

Mode d’emploi (ultra-rapide)

Ouvre Paramètres et renseigne C, t, seuil chlore, T° ECS/ECF, stock, volume, type thiosulfate.
Complète Points (le plan de tes points de mesure/intervention).
Mesures :
- Va sur CT_Verif (saisis C et t) → statut OK/NOK immédiat.
- Va sur Rinçage (débit, heures, chlore/pH/T°) → durée, volume et conformité auto.
Neutralisation : saisis chlore résiduel & volume → masse thiosulfate calculée.
NC_Actions : enregistre les écarts et le plan de rattrapage.
Dashboard : consulte les % de conformité et le compteur de NC.
