Un directeur d’usine jongle rarement avec un seul chiffre. D’un côté, les volumes produits et le TRS. De l’autre, les réclamations clients, les rebuts, l’utilisation de la capacité. En toile de fond, l’humeur des équipes et la qualité des idées d’amélioration qui remontent – ou pas. Quand ces informations restent éclatées dans plusieurs fichiers, la décision se fragilise. Le tableau de bord usine de production moderne naît précisément de ce constat : il doit condenser l’essentiel en une vue lisible, sans effacer la complexité réelle de l’atelier.
Un tableau de bord usine de production qui raconte vraiment l’usine
Un bon tableau de bord ne se contente pas d’aligner des pourcentages. Il raconte une histoire cohérente : celle d’une usine qui cherche à concilier performance, fiabilité et respect des équipes.
Le tableau de bord usine de production proposé ici repose sur une architecture simple à comprendre :
- des feuilles qui captent le réel (ordres de fabrication, arrêts machines, défauts qualité, charge/capacité, ressentis des équipes) ;
- une vue synthétique qui assemble ces briques pour produire un récit chiffré : disponibilité, performance, qualité, service client, rebuts, utilisation de la capacité, dynamique d’amélioration continue.
La donnée brute reste accessible, mais le pilotage se fait ailleurs : dans un cockpit unique, lisible, que l’on peut ouvrir chaque matin en revue de production.
De la disponibilité à l’OTIF : la performance vue de l’atelier
Au cœur du dispositif, un noyau d’indicateurs classiques structure la lecture :
- Disponibilité, qui traduit le poids des arrêts planifiés et non planifiés ;
- Performance, qui met en scène la capacité à tenir les cadences et les volumes prévus ;
- Qualité, qui mesure la part de produits conformes ;
- TRS / OEE, qui combine ces trois dimensions en un seul indicateur synthétique.
Autour de ce noyau, d’autres indicateurs élargissent le périmètre : taux de service OTIF, rebuts rapportés à la production, utilisation moyenne de la capacité par ligne. L’atelier cesse d’être une boîte noire : il se relie au client, à la planification et aux arbitrages industriels.
L’enjeu n’est pas seulement de mesurer, mais de prioriser. Un TRS convenable peut masquer un taux de service fragile ou une montée progressive des rebuts. Le tableau de bord met ces tensions en lumière, sans surcharger la lecture.
Arrêts, goulots et rebuts : une cartographie claire des pertes
Les pertes industrielles se nichent rarement dans un seul poste. Elles se dispersent entre pannes machines, réglages trop fréquents, arrêts qualité, manques matière ou désorganisation amont.
Le tableau de bord usine de production met cette réalité à plat :
- un suivi détaillé des arrêts par type, durée et équipement ;
- un Pareto des arrêts par famille, qui révèle les causes dominantes ;
- une lecture de la charge et de la capacité par ligne, semaine après semaine, pour repérer les goulots et les zones de sous-utilisation.
L’ensemble permet de passer d’une impression (« on perd beaucoup de temps en réglages ») à un constat objectivé (« les arrêts réglages représentent 38 % du temps perdu ce mois-ci »). La feuille d’action qui en découle change de nature : moins de débats, plus de ciblage.
La voix de l’atelier : intégrer l’humain dans le pilotage
Une usine peut afficher un TRS honorable tout en épuisant ses équipes ou en laissant s’accumuler des irritants quotidiens. C’est précisément ce que le tableau de bord cherche à éviter en intégrant un volet souvent absent : la voix de l’atelier.
Chaque équipe peut exprimer, sur une échelle simple, son humeur, sa charge ressentie et sa fierté qualité. Parallèlement, les idées d’amélioration sont recensées, qualifiées, puis suivies selon leur statut : à traiter, en cours, implémentées.
Deux indicateurs émergent alors naturellement :
- l’humeur moyenne des équipes, qui signale un climat à surveiller ou à valoriser ;
- le taux d’idées implémentées, qui mesure le passage réel à l’action, au-delà des slogans sur le progrès continu.
L’atelier ne se résume plus à des lignes de TRS et des colonnes de rebuts. Il devient un collectif qui s’exprime, propose et voit ses idées se concrétiser.
Un cockpit en une seule vue pour décider plus vite
Au-dessus de cette architecture, une vue condensée joue le rôle de cockpit. En une seule page, le responsable d’usine retrouve :
- la liste des indicateurs essentiels, leurs valeurs et un commentaire interprétatif ;
- des mini-cartes KPI colorées pour le TRS, l’OTIF, les rebuts, l’utilisation de la capacité ;
- des graphiques synthétiques : TRS par ligne, arrêts par type, idées d’amélioration par statut.
Cette mise en scène n’est pas un gadget graphique. Elle facilite les rituels : top 5 quotidien, revue hebdomadaire, comité de direction mensuel. La question n’est plus « Où en sont les chiffres ? », mais « Que nous disent-ils, et avec qui devons-nous agir ? ».
Un outil de dialogue, pas seulement de reporting
Un tableau de bord usine de production structure les échanges entre production, maintenance, logistique, qualité, RH et direction. Il donne un statut à la parole des équipes autant qu’aux chiffres issus des systèmes.
En rassemblant sur une seule plateforme la performance technique, le service au client, la charge des lignes et l’esprit de l’atelier, ce type de tableau de bord invite l’usine à faire un pas de côté : ne plus seulement produire, mais se regarder fonctionner, se comprendre et se corriger collectivement. C’est à ce niveau-là qu’un outil Excel dépasse le simple fichier pour devenir une véritable infrastructure de pilotage industriel.
C’est un tableau de bord usine de production complet + cockpit condensé dans un seul fichier Excel.
En bref, il propose :
- Des feuilles “terrain” préremplies

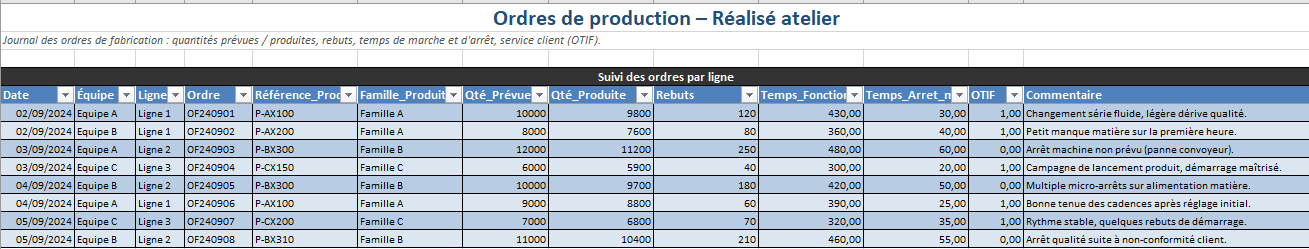

Ordres_Prod: ordres de fabrication (quantités prévues/produites, rebuts, temps de marche/arrêt, OTIF).

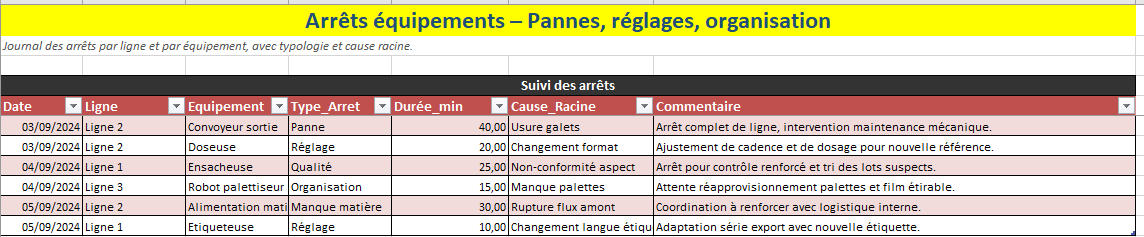

Arrets_Equip: pannes, réglages, arrêts qualité/orga, durée et cause racine.

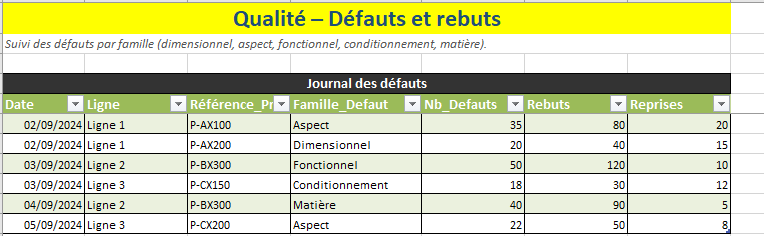

Qualite_Defauts: défauts par famille et rebuts.

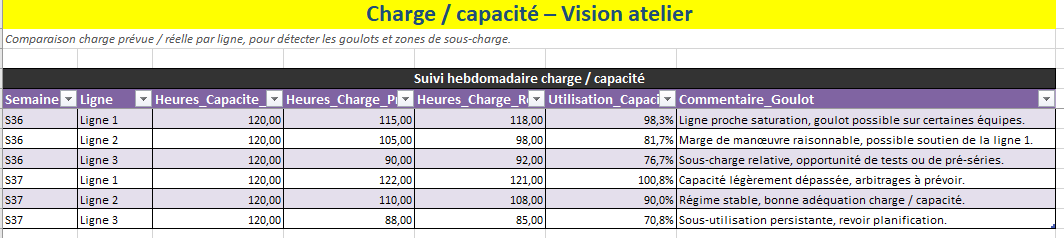

Charge_Capacite: charge / capacité par ligne et par semaine.
Esprit_Atelier: humeur des équipes, charge ressentie, fierté qualité, idées d’amélioration et leur statut.
- Un dashboard détaillé

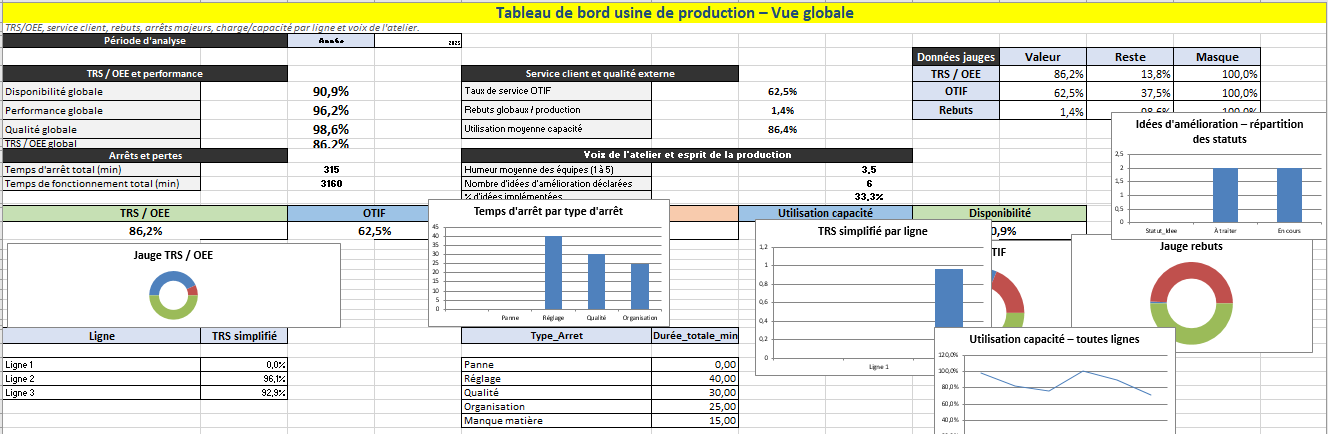

Dashboard_Usine- Calcul automatique du TRS/OEE (disponibilité, performance, qualité).
- KPI de service client (OTIF), rebuts, utilisation de capacité.
- Jauges semi-circulaires, TRS par ligne, Pareto des arrêts, courbe d’utilisation capacité.
- Bloc “voix de l’atelier” (humeur moyenne, nombre d’idées, % d’idées implémentées).

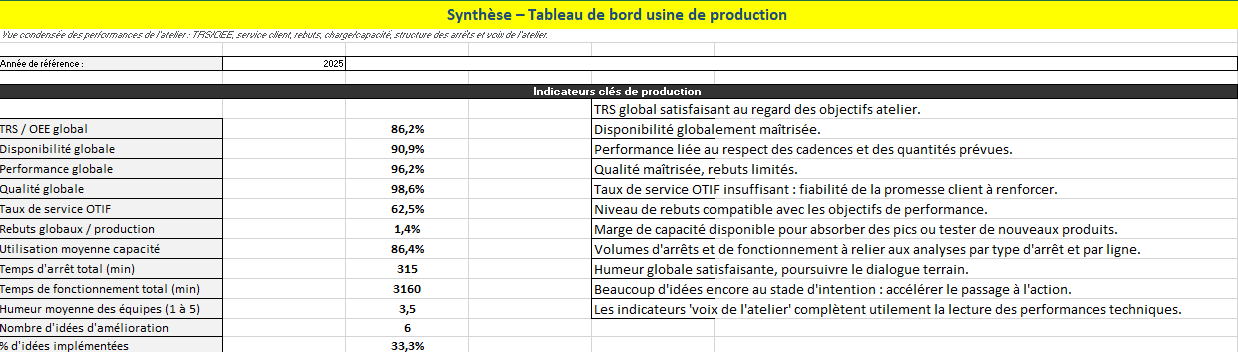

- Une synthèse imprimable
Synthese_A4- Tous les indicateurs clés sur une page, avec phrases d’interprétation automatiques.
- Un cockpit en une vue

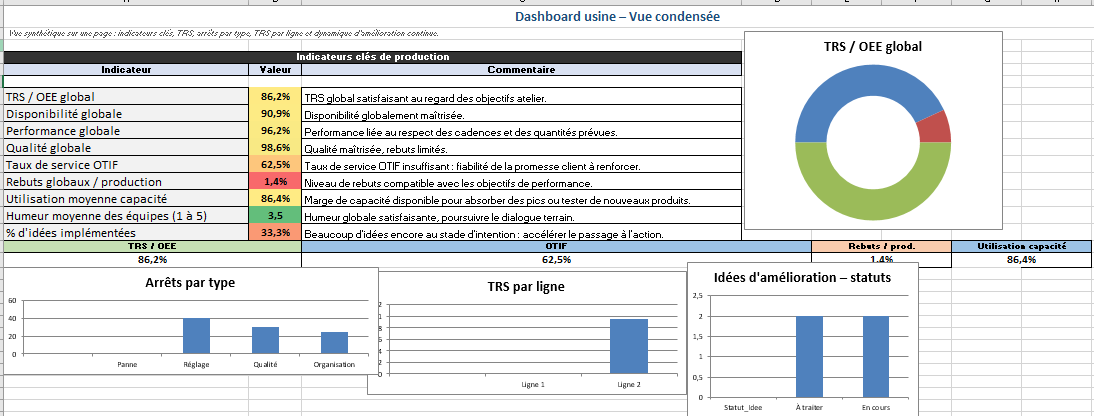

Dashboard_Condense- Tableau des KPI + commentaires, mini-cartes KPI, jauge TRS, graphiques TRS par ligne, arrêts par type, idées d’amélioration par statut.
Un cockpit d’usine lisible en un regard

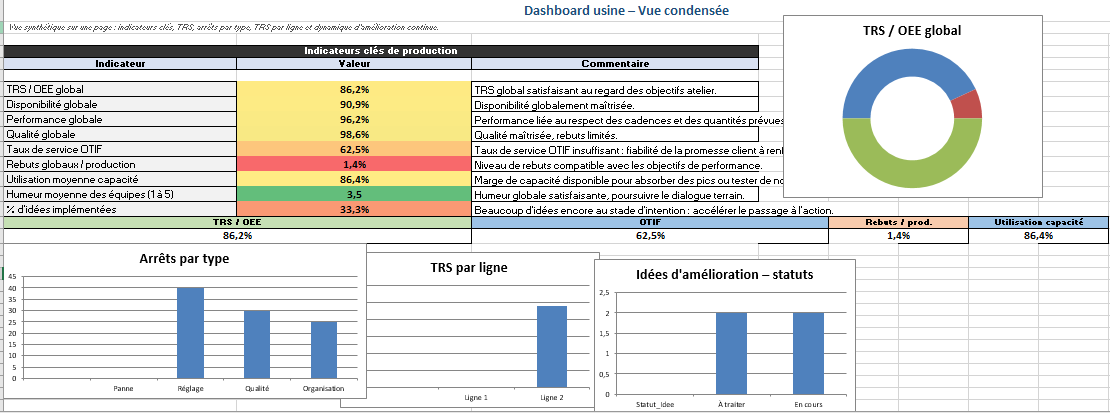

La feuille « Dashboard_Condense » regroupe en une page ce que la plupart des usines dispersent dans cinq ou six rapports. En haut de l’écran, un bloc structuré d’indicateurs donne le ton : TRS/OEE global, disponibilité, performance, qualité, taux de service OTIF, rebuts, utilisation de la capacité, humeur moyenne des équipes et pourcentage d’idées d’amélioration mises en œuvre.
Chaque ligne associe trois éléments : l’indicateur chiffré, un commentaire interprétatif et une coloration automatique de la valeur. Le lecteur n’est plus contraint d’ouvrir plusieurs onglets ou de deviner le sens d’un pourcentage isolé ; la lecture est guidée. Une baisse de disponibilité s’accompagne d’un texte qui suggère une fragilité sur les arrêts non planifiés, un niveau de rebuts élevé déclenche immédiatement l’idée d’un plan de progrès qualité, une utilisation de capacité proche de 100 % invite à sécuriser le goulot.
Ce bloc supérieur constitue ainsi la zone de lecture rapide du directeur d’usine ou du responsable de production : quelques chiffres, une graduation de couleurs, des phrases brèves mais explicites. En quelques secondes, le regard identifie les signaux forts du moment.
Des mini-cartes KPI pour matérialiser les priorités
Sous ce premier tableau, une ligne de mini-cartes KPI joue le rôle de barre de priorités. Chaque carte reprend un indicateur clé – TRS/OEE, OTIF, rebuts, utilisation de capacité – dans un encadré coloré. Le lecteur retrouve immédiatement les codes visuels : vert pour une situation maîtrisée, orange pour une vigilance, rouge pour une zone de risque.
Cette présentation n’a rien d’anecdotique. Elle permet de ritualiser la conversation : lors d’une réunion quotidienne d’atelier ou d’une revue hebdomadaire, la question « Quelles cartes sortent du vert cette semaine ? » ouvre naturellement le débat. Le tableau de bord devient un support de dialogue plutôt qu’un simple relevé de chiffres.

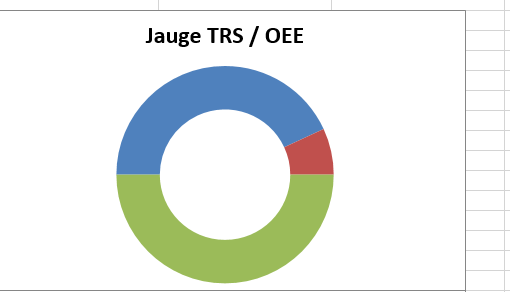

Une jauge TRS pour incarner la performance globale
À droite de ce bloc d’indicateurs, une jauge semi-circulaire de TRS/OEE matérialise la performance globale de l’usine.
Le choix d’un graphique en anneau, partiellement masqué, donne l’impression d’un tachymètre : l’œil repère immédiatement si l’usine se situe en zone basse, moyenne ou haute.
L’intérêt est double. Sur le plan technique, la jauge synthétise la combinaison des trois composantes du TRS : disponibilité, performance et qualité. Sur le plan managérial, elle fournit une image simple, accessible à tous, y compris aux opérateurs qui n’ont pas l’habitude des tableaux chiffrés. Les échanges en briefing de début de poste s’en trouvent facilités : « Aujourd’hui, le compteur TRS pointe à 73 %, voici ce qui l’explique. »
TRS par ligne : la cartographie des lignes fortes et des lignes fragiles
Plus bas, un premier graphique en colonnes offre une lecture du TRS simplifié par ligne de production. Chaque barre, associée à une ligne (Ligne 1, 2, 3…), rappelle que la performance globale n’est jamais uniforme.
Cette représentation sert d’appui à plusieurs usages très concrets :
- identifier la ligne la plus robuste sur laquelle tester un nouveau produit ou absorber un surcroît de charge ;
- repérer la ligne la plus fragile et organiser une revue ciblée des causes de pertes (pannes récurrentes, réglages instables, rebuts de démarrage…) ;
- valoriser les bonnes pratiques d’une équipe qui maintient un TRS élevé dans un contexte similaire.
Le tableau de bord ne se contente plus de dire « l’usine est à 72 % », il indique où se situent les marges de progrès.
Arrêts par type : une vision structurée des pertes
En miroir, un deuxième graphique en colonnes présente la répartition des temps d’arrêt par type : pannes, réglages, arrêts qualité, arrêts d’organisation, manque matière. Les données proviennent du journal des arrêts, mais sont restituées sous une forme immédiatement exploitable.
Cette vue permet de hiérarchiser les chantiers sans débat stérile. Si les arrêts « Manque matière » dominent largement, la conversation se déplace du bureau maintenance vers la logistique interne. Si les arrêts « Qualité » explosent, l’atelier et le service qualité savent qu’ils doivent travailler ensemble sur les paramètres clés, les plans de contrôle ou les standards de démarrage.
La représentation en colonnes favorise également les comparaisons dans le temps : en dupliquant le graphique par mois ou par trimestre, la direction visualise la trajectoire des priorités.
La dynamique d’amélioration continue et l’esprit de l’atelier
Le troisième graphique, souvent absent des tableaux de bord classiques, illustre la dynamique d’amélioration continue. Il s’agit d’un histogramme simple, nourri par la feuille « Esprit_Atelier », qui indique le nombre d’idées d’amélioration à traiter, en cours ou implémentées.
Cette vue traduit, en quelques colonnes, la vitalité des équipes. Une usine peut afficher un TRS correct tout en accumulant des irritants quotidiens non résolus ; cette métrique apporte un contrepoint précieux. Une forte proportion d’idées « implémentées » signale au contraire une culture de progrès concrète : les irritants remontent, sont arbitrés, puis se traduisent en modifications réelles de standards, de matériels ou d’organisation.
L’article ne serait pas complet sans mentionner les variables d’ambiance associées à cette dynamique : humeur moyenne des équipes et charge ressentie alimentent la vue condensée. L’usine ne se mesure plus uniquement en pourcentage de TRS ou en volumes produits, mais également en niveau de fatigue, de satisfaction et de fierté qualité. Ce « naromètre humain » confère au tableau de bord une profondeur rarement atteinte par les outils purement techniques.
Une seule vue, plusieurs niveaux de lecture
La force de ce tableau de bord condensé tient précisément dans cette combinaison :
- une ligne de lecture stratégique pour la direction (KPI principaux et cartes colorées) ;
- une lecture opérationnelle pour les responsables de lignes (TRS par ligne, arrêts par type) ;
- une lecture humaine pour les managers de proximité (humeur, idées, taux d’implémentation).
Chacun y trouve sa porte d’entrée, avec un langage qui lui est familier. Les chiffres demeurent rigoureux, mais l’organisation dispose d’assez de repères pour en faire un véritable outil de dialogue : dialogue entre production et maintenance, entre usine et logistique, entre management et équipes terrain.
Un tel tableau de bord Excel, pensé dès l’origine comme une vue condensée d’usine, ne se réduit pas à un exercice esthétique. Il structure les rituels (top 5, revues hebdomadaires, comités de direction), oriente les décisions d’investissement et donne une place visible aux équipes dans la lecture de la performance. L’usine, ainsi équipée, ne se contente plus de produire ; elle se regarde fonctionner, se comprend et se corrige, jour après jour.
