Plan de Maintenance des Équipements Rotatifs

La maintenance des équipements rotatifs est essentielle pour garantir la fiabilité et la longévité des machines utilisées dans les environnements industriels. Un plan de maintenance bien conçu aide à prévenir les pannes, optimiser les performances et réduire les coûts d’exploitation. Voici un plan détaillé pour la maintenance des équipements rotatifs, couvrant plusieurs aspects clés de la maintenance préventive, corrective, et prédictive.


1. Inventaire des Équipements Rotatifs

Avant de mettre en place un plan de maintenance, il est essentiel de dresser un inventaire des équipements rotatifs. Cela inclut :

  • Moteurs (électriques, hydrauliques, etc.)
  • Pompes (centrifuges, à vis, à piston)
  • Turbines (à vapeur, à gaz)
  • Compresseurs (à vis, à piston)
  • Ventilateurs et soufflantes
  • Réducteurs et multiplicateurs de vitesse
  • Convoyeurs rotatifs

Chaque type d’équipement rotatif aura ses propres exigences en termes de maintenance.


2. Stratégies de Maintenance

Le plan de maintenance doit s’appuyer sur trois principales stratégies :

a) Maintenance Préventive

Cette stratégie vise à éviter les pannes en effectuant des entretiens réguliers sur les équipements.

  • Lubrification régulière : Vérifier et appliquer des lubrifiants sur les paliers, roulements et autres composants critiques selon les recommandations du fabricant.
  • Nettoyage : Dépoussiérer, retirer les saletés accumulées et nettoyer les filtres.
  • Alignement : Vérifier et ajuster l’alignement des arbres pour éviter les vibrations excessives.
  • Remplacement des pièces usées : Changer les joints, courroies, et roulements selon les intervalles prédéfinis (en fonction des heures d’utilisation ou des cycles).
  • Surveillance des vibrations : Utilisation régulière de capteurs de vibration pour détecter des déséquilibres ou des défauts.
  • Vérification des connexions électriques : Contrôler les connexions des moteurs électriques pour éviter les mauvais contacts et surchauffes.
b) Maintenance Corrective

Elle consiste à réparer ou remplacer des composants défectueux après une panne. Même avec une bonne maintenance préventive, certaines pannes peuvent survenir.

  • Réparation d’urgence : Planification des interventions pour remettre les équipements en service le plus rapidement possible après une panne.
  • Gestion des pièces de rechange : Assurer la disponibilité des pièces critiques en stock (roulements, joints, courroies, etc.).
  • Analyse de cause racine : Après chaque panne, effectuer une analyse pour comprendre les causes de la défaillance (ex. : usure prématurée des roulements) afin de prendre des mesures correctives.
c) Maintenance Prédictive

Cette approche utilise des technologies avancées pour surveiller en temps réel l’état des équipements et prédire les pannes avant qu’elles ne surviennent.

  • Analyse vibratoire : Installer des capteurs de vibration pour surveiller les changements dans les schémas de vibration des machines, indiquant une usure des roulements ou un désalignement.
  • Thermographie infrarouge : Utiliser des caméras infrarouges pour détecter des points chauds sur les roulements, moteurs et paliers, révélant des frictions ou des surchauffes anormales.
  • Analyse des lubrifiants : Effectuer des prélèvements d’huile ou de graisse pour détecter la présence de particules métalliques, signe d’usure dans les roulements ou les engrenages.
  • Surveillance des courants de fuite : Contrôler les courants induits dans les moteurs pour identifier les défauts électriques susceptibles de provoquer des défaillances mécaniques (ex. : roulements usés).

3. Calendrier de Maintenance

Le calendrier de maintenance doit être adapté à chaque type d’équipement rotatif, en tenant compte des recommandations des fabricants et des conditions d’utilisation. Voici un exemple de calendrier pour des équipements typiques :

TâcheFréquenceÉquipement Concerné
Lubrification des roulementsToutes les 500 heuresPompes, moteurs, ventilateurs
Vérification des vibrationsHebdomadairePompes, turbines, compresseurs
Nettoyage des filtresMensuelVentilateurs, compresseurs
Inspection visuelleMensuelTous les équipements rotatifs
Alignement des arbresTous les 6 moisMoteurs, réducteurs, pompes
Analyse de l’huileTous les 3 moisCompresseurs, réducteurs
Remplacement des roulementsSelon recommandations (annuel ou biannuel)Pompes, turbines, compresseurs
Thermographie infrarougeTous les 6 moisMoteurs, réducteurs, pompes
Vérification des connexions électriquesMensuelMoteurs électriques

4. Procédures de Maintenance

Chaque tâche de maintenance doit être clairement définie avec des étapes précises pour garantir l’uniformité des interventions. Voici un exemple de procédure de maintenance pour un moteur électrique :

Exemple : Procédure de Maintenance d’un Moteur Électrique

  1. Éteindre et isoler l’équipement : S’assurer que le moteur est hors tension et isolé du circuit électrique.
  2. Inspection visuelle : Vérifier l’état général du moteur (câblage, fixations, etc.).
  3. Contrôle des vibrations : Utiliser un analyseur de vibrations pour mesurer les vibrations et les comparer aux valeurs de référence.
  4. Lubrification des roulements : Ajouter de la graisse ou de l’huile selon les spécifications du fabricant.
  5. Nettoyage : Retirer la poussière et les débris accumulés dans les ailettes de refroidissement.
  6. Vérification des connexions électriques : Contrôler l’état des câbles et des bornes, resserrer si nécessaire.
  7. Alignement de l’arbre : Si des vibrations excessives sont détectées, vérifier l’alignement de l’arbre et ajuster si nécessaire.
  8. Rapport de maintenance : Remplir un rapport indiquant les interventions effectuées et les mesures prises.

5. Gestion des Pièces de Rechange

Il est essentiel de gérer efficacement les pièces de rechange pour minimiser les temps d’arrêt. Le plan de maintenance doit inclure :

  • Liste des pièces critiques : Identifier les pièces de rechange critiques pour chaque équipement (roulements, joints, courroies, etc.).
  • Niveaux de stock : Définir des niveaux de stock minimum pour les pièces critiques afin d’éviter des ruptures.
  • Suivi des pièces : Mettre en place un système de suivi des pièces de rechange pour garantir qu’elles sont disponibles lorsque nécessaire.

6. Formation des Techniciens

Les techniciens de maintenance doivent être bien formés pour diagnostiquer et réparer les équipements rotatifs de manière efficace. Le plan de maintenance devrait inclure un programme de formation continue couvrant :

  • Diagnostic des vibrations et utilisation des équipements de mesure.
  • Analyse des lubrifiants et interprétation des résultats.
  • Techniques de remplacement de roulements et alignement d’arbres.
  • Utilisation des outils de thermographie infrarouge pour la détection des surchauffes.

7. Suivi et Reporting

Un suivi régulier des actions de maintenance doit être mis en place pour garantir l’efficacité du plan. Ce suivi peut inclure :

  • Rapports de maintenance : Chaque intervention doit être documentée, y compris les mesures de vibration, les réparations effectuées et les pièces remplacées.
  • Tableaux de bord de suivi : Utiliser des logiciels de gestion de maintenance assistée par ordinateur (GMAO) pour suivre les équipements, enregistrer les données de maintenance et planifier les interventions futures.
  • Analyse des temps d’arrêt : Suivre les temps d’arrêt pour identifier les tendances et optimiser le plan de maintenance.

Un plan de maintenance des équipements rotatifs bien structuré combine des approches préventives, correctives et prédictives pour garantir la performance et la fiabilité des équipements.

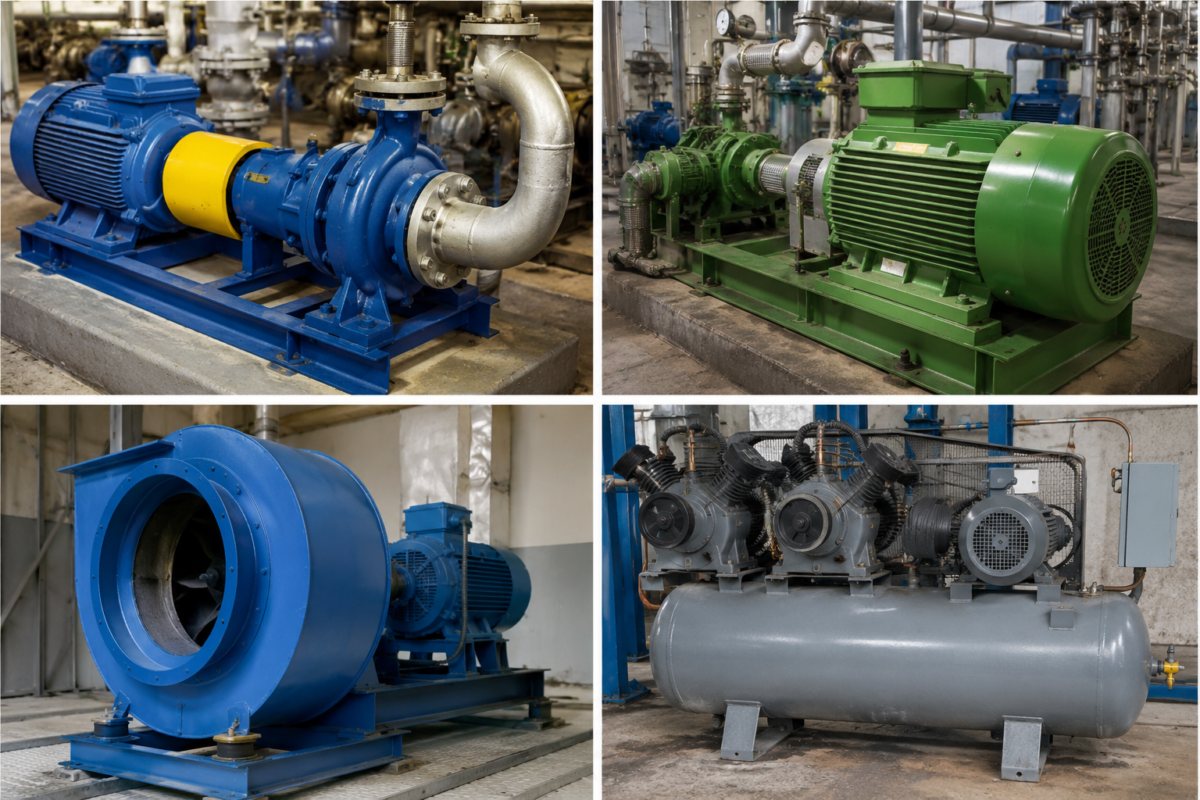

Voici une liste d’équipements rotatifs couramment utilisés dans les industries, où la surveillance et la maintenance sont souvent nécessaires pour éviter les pannes :

1. Pompes
  • Pompes centrifuges
  • Pompes à piston
  • Pompes à engrenages
  • Pompes à vis
  • Pompes submersibles
2. Moteurs
  • Moteurs électriques (AC et DC)
  • Moteurs à courant continu
  • Moteurs à induction
  • Moteurs à aimant permanent
3. Turbines
  • Turbines à vapeur
  • Turbines à gaz
  • Turbines hydrauliques
  • Turbines éoliennes
4. Compresseurs
  • Compresseurs à vis
  • Compresseurs à piston
  • Compresseurs centrifuges
  • Compresseurs axiaux
5. Ventilateurs
  • Ventilateurs axiaux
  • Ventilateurs centrifuges
  • Ventilateurs à pales multiples
  • Ventilateurs industriels à haute puissance
6. Réducteurs et Multiplicateurs de Vitesse
  • Réducteurs à engrenages
  • Réducteurs à vis sans fin
  • Réducteurs planétaires
  • Multiplicateurs de vitesse pour turbines et éoliennes
7. Machines-Outils Rotatives
  • Tours
  • Fraiseuses
  • Rectifieuses
  • Foreuses
8. Agitateurs et Mélangeurs
  • Agitateurs à hélice
  • Mélangeurs à palettes
  • Mélangeurs à vis
9. Broyeurs
  • Broyeurs à billes
  • Broyeurs à cylindres
  • Broyeurs à marteaux
10. Roues et Poulies
  • Systèmes à poulies et courroies
  • Roues à engrenages
  • Roues de levage
11. Conveyeurs Rotatifs
  • Rouleaux de convoyeurs
  • Convoyeurs à chaînes
  • Convoyeurs à courroie
12. Générateurs
  • Générateurs électriques
  • Alternateurs
  • Génératrices d’éoliennes
13. Essoreuses et Centrifugeuses
  • Essoreuses industrielles
  • Centrifugeuses pour traitement chimique
14. Extracteurs et Séparateurs Rotatifs
  • Extracteurs centrifuges
  • Séparateurs à disques
15. Transformateurs Rotatifs
  • Convertisseurs rotatifs
  • Variateurs de vitesse mécaniques

Ces équipements rotatifs sont largement utilisés dans diverses industries, notamment dans les secteurs de l’énergie, de la production manufacturière, de la chimie, et de l’agroalimentaire. Ils nécessitent une surveillance régulière pour garantir leur bon fonctionnement et éviter les pannes imprévues.
