Analyse AMDEC dans la Maintenance : Applications, Cas et Modèles
Télécharger un modèle Excel Analyse AMDEC dans la maintenance 👇
L’Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité (AMDEC) est une méthodologie d’analyse largement utilisée dans divers domaines industriels pour évaluer et améliorer la fiabilité des processus, des produits et des systèmes. Initialement développée dans le secteur de l’ingénierie automobile par l’armée américaine dans les années 1940, l’AMDEC est désormais appliquée dans de nombreux secteurs, y compris celui de la maintenance industrielle.
Qu’est-ce que l’AMDEC ?
L’AMDEC est une approche systématique qui vise à identifier, évaluer et prioriser les modes de défaillance potentiels d’un processus, d’un produit ou d’un système, ainsi que leurs effets sur les performances, la sécurité ou la qualité. Cette méthodologie permet également de déterminer la criticité des défaillances et de proposer des actions correctives pour réduire les risques associés.
L’AMDEC se déroule généralement en plusieurs étapes :
- Identification des modes de défaillance : Cette étape consiste à recenser tous les modes de défaillance possibles d’un processus, d’un produit ou d’un système. Les modes de défaillance peuvent être des défaillances matérielles, des erreurs humaines, des défaillances de logiciel, etc.
- Évaluation des effets des défaillances : Une fois les modes de défaillance identifiés, il est nécessaire d’évaluer les conséquences potentielles de chaque défaillance sur les performances, la sécurité ou la qualité du produit ou du processus.
- Détermination de la criticité : Cette étape implique de classer les modes de défaillance en fonction de leur criticité, en prenant en compte à la fois la probabilité d’occurrence de la défaillance et son impact sur le système.
- Proposition d’actions correctives : Enfin, des actions correctives sont proposées pour réduire les risques associés aux modes de défaillance prioritaires. Ces actions peuvent inclure des modifications de conception, des procédures de maintenance préventive, des formations du personnel, etc.
Applications de l’AMDEC dans la Maintenance
Dans le domaine de la maintenance industrielle, l’AMDEC est largement utilisée pour optimiser la fiabilité des équipements et des installations, minimiser les temps d’arrêt non planifiés et améliorer la sécurité des opérations. Voici quelques-unes des principales applications de l’AMDEC dans la maintenance :
Analyse préventive des équipements
L’AMDEC est utilisée pour identifier les modes de défaillance potentiels des équipements et évaluer les conséquences de ces défaillances sur la production. En anticipant les défaillances et en proposant des actions correctives préventives, les entreprises peuvent éviter les arrêts de production coûteux et prolonger la durée de vie utile de leurs équipements.
Optimisation des programmes de maintenance
En priorisant les modes de défaillance en fonction de leur criticité, l’AMDEC aide les entreprises à optimiser leurs programmes de maintenance en concentrant leurs efforts sur les équipements et les composants les plus critiques. Cela permet de maximiser l’efficacité des opérations de maintenance tout en minimisant les coûts.
Amélioration de la sécurité des opérations
En identifiant les modes de défaillance susceptibles de compromettre la sécurité des opérateurs ou de l’environnement, l’AMDEC contribue à renforcer les pratiques de sécurité et à réduire les risques d’accidents.
Cas et Modèles d’Application de l’AMDEC dans la Maintenance
De nombreuses entreprises à travers le monde ont mis en œuvre avec succès l’AMDEC dans leurs opérations de maintenance. Parmi les exemples les plus notables, citons :
- Industrie pétrolière et gazière : Les compagnies pétrolières utilisent l’AMDEC pour évaluer et optimiser la fiabilité des équipements critiques tels que les plateformes offshore, les pipelines et les raffineries.
- Industrie manufacturière : Les fabricants automobiles, aéronautiques et pharmaceutiques intègrent l’AMDEC dans leurs processus de maintenance pour garantir la qualité et la fiabilité de leurs produits.
- Infrastructure et services publics : Les entreprises de services publics telles que les compagnies d’électricité, d’eau et de transport utilisent l’AMDEC pour gérer et entretenir leurs infrastructures critiques, telles que les réseaux électriques, les systèmes de distribution d’eau et les lignes de chemin de fer.
En termes de modèles, plusieurs approches de l’AMDEC ont été développées pour répondre aux besoins spécifiques des différents secteurs et entreprises. Parmi les modèles les plus couramment utilisés, on trouve l’AMDEC classique, l’AMDEC produit, l’AMDEC processus, l’AMDEC système, et l’AMDEC fonctionnelle. Chaque modèle présente ses propres caractéristiques et avantages, mais tous partagent l’objectif commun d’améliorer la fiabilité et la performance des systèmes.
Voici un exemple de modèle AMDEC appliqué à la maintenance :
Modèle AMDEC pour la Maintenance des Équipements Industriels
Identification des Équipements à Analyser
- Liste des équipements concernés par l’analyse AMDEC.
Constitution de l’Équipe de Travail
- Identification des membres de l’équipe AMDEC, comprenant des représentants de la maintenance, de la production, de la qualité et d’autres départements pertinents.
Définition du Système à Analyser
- Description détaillée du système à analyser, y compris ses composants, ses fonctions principales et son contexte opérationnel.
Identification des Modes de Défaillanc
- Pour chaque équipement, listez tous les modes de défaillance possibles, y compris les défaillances mécaniques, électriques, hydrauliques, pneumatiques, etc.
Évaluation des Effets des Défaillances
- Pour chaque mode de défaillance identifié, évaluez les effets potentiels sur la production, la qualité, la sécurité, l’environnement, etc.
Attribution des Criticités
- Classez chaque mode de défaillance en fonction de sa probabilité d’occurrence, de sa gravité et de sa détectabilité pour déterminer sa criticité.
Proposition d’Actions Correctives
- Pour les modes de défaillance les plus critiques, proposez des actions correctives préventives ou palliatives, telles que des plans de maintenance préventive, des améliorations de conception, des formations du personnel, etc.
Mise en Œuvre des Actions Correctives
- Mettez en œuvre les actions correctives identifiées et assurez-vous de leur suivi régulier pour vérifier leur efficacité.
Réévaluation Périodique
- Réévaluez régulièrement l’AMDEC pour tenir compte des changements dans le système, les processus ou l’environnement opérationnel, et ajustez les actions correctives au besoin.
Ce modèle AMDEC pour la maintenance des équipements industriels peut être adapté en fonction des besoins spécifiques de chaque entreprise ou de chaque secteur d’activité. Il fournit un cadre structuré pour identifier, évaluer et gérer les risques associés aux défaillances des équipements, contribuant ainsi à améliorer la fiabilité, la sécurité et la qualité des opérations de maintenance.
Nous présentons ci-après un modèle concret d’AMDEC pour la maintenance des équipements industriels
Modèle AMDEC pour la Maintenance des Équipements Industriels
Identification des Équipements à Analyser
- Liste des équipements : Presse hydraulique, Machine de soudage par points, Système de convoyage, etc.
Constitution de l’Équipe de Travail
- Chef de maintenance, Ingénieur de production, Techniciens de maintenance, Responsable qualité.
Définition du Système à Analyser
- Description : Système de production de pièces automobiles, comprenant des équipements de formage, de soudage et de transport.
Identification des Modes de Défaillance
- Presse hydraulique :
- Fuite d’huile hydraulique.
- Usure des joints d’étanchéité.
- Défaillance du système de contrôle.
- Machine de soudage par points :
- Défaut de soudure.
- Usure des électrodes.
- Problèmes d’alimentation électrique.
- Système de convoyage :
- Cassure de la chaîne.
- Blocage des roulements.
- Défaillance du moteur.
Évaluation des Effets des Défaillances
- Presse hydraulique :
- Fuite d’huile : Risque de perte de pression et de mauvaise qualité des pièces.
- Usure des joints : Risque de perte de précision et de sécurité.
- Défaillance du contrôle : Risque d’accidents et d’arrêts de production prolongés.
- Machine de soudage :
- Défaut de soudure : Risque de rejets de pièces défectueuses et de retards de production.
- Usure des électrodes : Risque de qualité de soudure réduite et de temps d’arrêt.
- Problèmes d’alimentation : Risque de soudage incomplet et d’arrêts de production.
- Système de convoyage :
- Cassure de la chaîne : Risque de blocage de la ligne de production.
- Blocage des roulements : Risque de dommages aux pièces et d’arrêts de production.
- Défaillance du moteur : Risque d’arrêt complet de la ligne de production.
Attribution des Criticités
- Classement des modes de défaillance en fonction de leur criticité en utilisant une échelle de gravité, de probabilité et de détectabilité.
Proposition d’Actions Correctives
- Exemples :
- Mise en place d’un programme de maintenance préventive pour surveiller et remplacer régulièrement les joints d’étanchéité des presses hydrauliques.
- Formation du personnel sur l’inspection et le remplacement des électrodes de soudage.
- Installation de capteurs de surveillance pour détecter les signes de défaillance imminente sur le système de convoyage.
Mise en Œuvre des Actions Correctives
- Planification et exécution des actions correctives, assignation des responsabilités et suivi de la mise en œuvre.
Réévaluation Périodique
- Réévaluation régulière de l’AMDEC pour tenir compte des nouveaux modes de défaillance potentiels et des changements dans le système ou les processus.
Ce modèle AMDEC offre une approche pratique et structurée pour identifier, évaluer et gérer les risques associés aux défaillances des équipements industriels, contribuant ainsi à garantir la fiabilité, la sécurité et la qualité des opérations de maintenance.
💡 Application : créer un modèle d’analyse AMDEC dans Excel
Pour créer un modèle Excel pour l’analyse des risques AMDEC (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité) dans la maintenance, vous pouvez structurer votre fichier Excel de manière à faciliter l’entrée des données et l’analyse des risques. Voici les étapes et la structure que vous pourriez utiliser :
1. Structure du classeur Excel

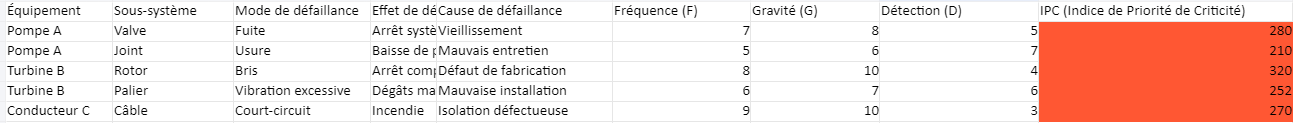

Feuille 1: Données d’entrée
- Colonne A : Équipement – Nom ou ID de l’équipement.
- Colonne B : Sous-système – Sous-partie de l’équipement concernée.
- Colonne C : Mode de défaillance – Description de ce qui pourrait mal fonctionner.
- Colonne D : Effet de défaillance – Conséquence directe du mode de défaillance.
- Colonne E : Cause de défaillance – Raison pour laquelle le mode de défaillance pourrait se produire.
- Colonne F : Fréquence (F) – Fréquence estimée de la défaillance (par exemple, 1 à 10).
- Colonne G : Gravité (G) – Gravité de l’impact sur les opérations ou la sécurité (par exemple, 1 à 10).
- Colonne H : Détection (D) – Probabilité de détecter la défaillance avant qu’elle ne cause des dommages (par exemple, 1 à 10).
- Colonne I : IPC (Indice de Priorité de Criticité) – Calculé automatiquement avec la formule
=F*G*D.
Feuille 2: Analyse
- Utilisation de tableaux croisés dynamiques ou de graphiques pour visualiser les données d’IPC, filtrer par équipement, sous-système, ou les modes de défaillance les plus critiques.
2. Formules et Calculs
- IPC :
=F*G*Ddans la colonne I de la feuille “Données d’entrée”. Cette formule calcule l’indice de priorité de criticité pour chaque défaillance identifiée.
3. Mise en forme conditionnelle
- Appliquez une mise en forme conditionnelle sur la colonne IPC pour identifier visuellement les risques élevés, moyens et faibles. Par exemple, IPC supérieur à 80 en rouge, entre 50 et 80 en orange, et moins de 50 en vert.
4. Tableaux croisés dynamiques et Graphiques
- Sur la “Feuille 2”, insérez un tableau croisé dynamique pour résumer les IPC par équipement, sous-système, ou par cause de défaillance.
- Insérez des graphiques (histogrammes, diagrammes à barres) pour visualiser les distributions des IPC et identifier les zones à risque élevé.
5. Sécurisation du modèle
- Verrouillez les cellules contenant des formules pour éviter des modifications accidentelles.
- Utilisez la validation de données pour contrôler les entrées utilisateur (ex: s’assurer que les scores de F, G, et D sont entre 1 et 10).
En suivant ces étapes, vous pourrez construire un modèle Excel efficace pour l’analyse AMDEC dans le contexte de la maintenance. Ce modèle facilitera la saisie des données, leur analyse, et la visualisation des risques associés à différents équipements et sous-systèmes.
Pour rendre le modèle Excel AMDEC pour la maintenance plus innovant et utile, vous pouvez intégrer une fonctionnalité de suivi des actions correctives directement dans le classeur. Cela permettra non seulement d’analyser les risques mais aussi de gérer activement les réponses aux problèmes identifiés. Voici comment vous pourriez structurer cette fonctionnalité :

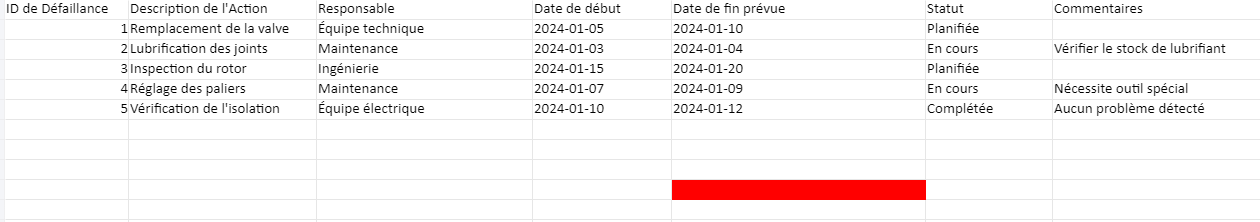

Feuille 3: Suivi des Actions Correctives
Structure
- Colonne A : ID de Défaillance – Un identifiant unique pour chaque mode de défaillance listé dans la première feuille.
- Colonne B : Description de l’Action – Description détaillée de l’action corrective ou préventive à prendre.
- Colonne C : Responsable – Nom de la personne ou du département responsable de l’implémentation de l’action.
- Colonne D : Date de début – Date à laquelle l’action doit commencer.
- Colonne E : Date de fin prévue – Date à laquelle l’action doit être terminée.
- Colonne F : Statut – Statut actuel de l’action (Planifiée, En cours, Complétée, En retard).
- Colonne G : Commentaires – Espace pour des commentaires supplémentaires ou des mises à jour sur le statut de l’action.
Fonctionnalités Automatisées
- Alertes de Date : Utilisez la mise en forme conditionnelle pour changer la couleur de la cellule de ‘Date de fin prévue’ si la date est dépassée sans que le statut ne soit “Complétée”.
- Tableau de bord de Statut : Créez un tableau croisé dynamique sur une nouvelle feuille (“Tableau de Bord”) pour résumer le nombre d’actions par statut et par responsable. Cela fournit une vue rapide de l’avancement des actions correctives.
- Liens entre Feuilles : Utilisez des hyperliens dans la “Feuille 1” pour relier chaque mode de défaillance à son action corrective correspondante dans la “Feuille 3”, permettant un accès rapide et facile entre les analyses de risque et les actions correctives.
Télécharger un modèle Excel Analyse AMDEC de maintenance équipement ( modèle de base)
Télécharger le modèle analyse Amdec complet dans Excel 👇
