🔐 Sécurité – Verrouillage et Étiquetage (LOTO) : Modèle de Journal + Procédure à Suivre

Download -télécharger un modèle de Journal de Verrouillage et Étiquetage (LOTO) dans Excel⬇️

Le système de verrouillage et d’étiquetage (LOTO) est une méthode essentielle pour prévenir les démarrages accidentels ou les libérations d’énergie non maîtrisées durant des interventions de maintenance ou de réparation. Pour garantir son efficacité, une démarche structurée et documentée est indispensable.

Chaque intervention doit être planifiée, exécutée et tracée à l’aide d’outils adaptés, incluant une procédure claire et un journal quotidien pour en assurer la traçabilité.

Dans toute opération impliquant des équipements sous tension, la sécurité reste une priorité absolue. En réalité, face à des risques liés aux sources d’énergie multiples, la rigueur du suivi LOTO devient indispensable .

Modèle de Journal Quotidien LOTO

Le journal quotidien de verrouillage/étiquetage permet de consigner avec précision chaque action liée à la sécurisation des équipements. Ce journal comprend :

L’heure et la date de l’intervention
L’équipement concerné
Le type de source d’énergie isolée
L’identité du responsable ayant appliqué le verrouillage
Le numéro d’étiquette utilisé
La confirmation de l’isolement effectué
Un espace pour remarques ou incidents observés

Grâce à ce document, les superviseurs et techniciens disposent d’un historique détaillé, garantissant à tout moment un suivi fiable des opérations de sécurité.

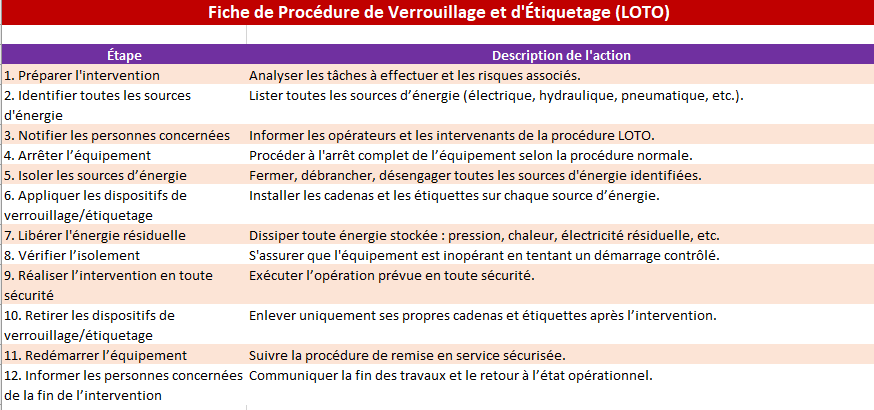

Procédure LOTO : Étapes à Suivre

Dans une logique de prévention stricte, chaque étape du LOTO doit être respectée sans compromis. Voici les phases à suivre :

Préparer l’intervention : analyser les tâches et identifier les risques.
Identifier les sources d’énergie : électrique, hydraulique, pneumatique, thermique, etc.
Notifier les personnes concernées : informer toute personne affectée.
Arrêter l’équipement selon les protocoles établis.
Isoler toutes les sources d’énergie liées à l’équipement.
Appliquer les dispositifs de verrouillage et d’étiquetage sur chaque point isolé.
Libérer l’énergie résiduelle (pressurisation, chaleur, courant résiduel…).
Vérifier que l’isolement est complet, en tentant un redémarrage contrôlé.
Procéder aux travaux en toute sécurité.
Retirer ses propres dispositifs une fois l’intervention terminée.
Redémarrer l’équipement de manière progressive.
Informer de la fin de l’intervention et de la remise en service.

L’utilisation conjointe d’un journal LOTO bien structuré et d’une procédure formalisée permet de renforcer la prévention et d’éviter des accidents graves !

⬇️

Journal_LOTO_Template_Amélioré Download

📘 Description d’un Journal LOTO Idéal

Dans le cadre d’une procédure de verrouillage/étiquetage (LOTO), le journal joue un rôle central : il trace chaque étape de sécurisation, permet un suivi clair des responsabilités et garantit que toutes les sources d’énergie ont bien été isolées avant toute intervention.

Caractéristiques d’un journal LOTO idéal

1. Structure claire et hiérarchisée

Face à la complexité des installations, un journal efficace doit suivre une logique descendante et refléter le déroulement réel de l’intervention. Il est organisé par ordre chronologique et par équipement.

Rubriques essentielles :

🕒 Heure	🏷️ Numéro d’étiquette	⚙️ Équipement concerné	🔌 Type d’énergie isolée	👤 Responsable du verrouillage	✅ Vérification effectuée	🗒️ Commentaires

2. Code couleur pour la lisibilité

Dans un journal idéal, les données sont mises en évidence pour éviter toute confusion :

En-têtes en gris foncé ou bleu marine, texte blanc
Lignes alternées en gris clair/blanc
Mise en forme conditionnelle :
- ✅ Vert pour “Vérification effectuée : Oui”
- ❌ Rouge pour “Non” ou “En attente”

3. Zone d’identification rapide

En haut de page, les informations générales permettent de situer l’intervention :

Date
Nom du superviseur
Département
Numéro de procédure / intervention📋 Signature de validation

4. Espace pour remarques, anomalies ou incidents

Face à des situations imprévues, une zone de commentaires libres est essentielle pour noter :

Des conditions spécifiques (température, coactivité…)
Des défauts constatés
Des reports ou interruptions

5. Archivage et traçabilité

Un bon journal LOTO doit :

Être rempli en temps réel, pas en différé
Conserver l’historique des opérations (papier ou numérique)
Être signé électroniquement ou manuellement
Être disponible pour audits HSE

Intérêt du journal LOTO idéal

Avantage	Explication
🔐 Sécurité	Aucun verrouillage oublié, chaque source est documentée.
Traçabilité	Chaque action est attribuée à une personne identifiée.
Conformité	Respect des normes ISO, OSHA, ou réglementations locales.
Réactivité	Identification rapide d’un point bloquant ou d’un oubli.
Communication	Tous les opérateurs accèdent à l’état en temps réel.

Réussir un verrouillage/étiquetage efficace

Dans une démarche d’amélioration continue, adopter les bonnes pratiques LOTO permet d’augmenter considérablement la fiabilité des interventions. Voici quelques points clés à intégrer dans toute politique de sécurité :

Former régulièrement les équipes : La compréhension des procédures est essentielle. Des simulations périodiques renforcent les réflexes et permettent de corriger les écarts avant qu’ils ne causent des incidents.
Standardiser les dispositifs utilisés : Chaque étiquette, cadenas ou point de verrouillage doit être clairement identifié, codifié, et stocké de manière ordonnée dans une armoire LOTO dédiée.
Utiliser une signalétique visuelle claire : Des pictogrammes visibles et des couleurs cohérentes (rouge pour le danger, vert pour la libération) facilitent l’identification rapide des états d’équipement.
Tenir à jour le journal LOTO quotidiennement : Le journal doit être complété en temps réel et validé par un superviseur, avec possibilité de remonter tout écart ou doute sans délai.

Erreurs fréquentes à éviter

Face à des procédures parfois jugées contraignantes, certaines erreurs reviennent régulièrement et doivent être éliminées à la racine :

Ignorer l’énergie résiduelle : Même si un équipement semble arrêté, des charges électriques ou pressions résiduelles peuvent provoquer des accidents graves.
Utiliser un seul cadenas pour plusieurs intervenants : Chaque intervenant doit appliquer son propre verrou pour garantir sa sécurité personnelle.
Remettre en service sans coordination : La levée du LOTO doit être collective et validée par tous les opérateurs concernés.

Intégrer le LOTO dans la culture d’entreprise

Dans une culture axée sur la sécurité, le LOTO ne doit pas être perçu comme une formalité administrative mais comme une action préventive stratégique. Son efficacité repose sur l’engagement collectif et la responsabilisation individuelle. Cela implique :

Un leadership visible de la hiérarchie
Une communication claire des procédures
Un retour d’expérience régulier pour adapter les pratiques
Une implication active des opérateurs, techniciens et responsables HSE

🛡️ Guide Pratique des Procédures de Verrouillage/Étiquetage (LOTO)

Dans tout environnement où des interventions sont menées sur des équipements alimentés par une ou plusieurs sources d’énergie, le système de verrouillage/étiquetage (Lockout/Tagout – LOTO) permet de prévenir :

Le démarrage accidentel des machines
La libération d’énergie dangereuse
Les blessures graves voire mortelles

Le LOTO garantit que chaque équipement est isolé, sécurisé et contrôlé avant, pendant et après toute intervention.

Quand appliquer la procédure LOTO ?

Face à des opérations telles que :

La maintenance préventive ou corrective
L’installation de nouveaux équipements
Le nettoyage en profondeur nécessitant un accès interne
Le remplacement de pièces mécaniques ou électriques

📑 Étapes détaillées de la procédure LOTO

1. Préparation

Objectif : Identifier les risques et les points de verrouillage.

Lire les documents techniques (plans, schémas de flux d’énergie)
Identifier toutes les sources d’énergie (électrique, pneumatique, hydraulique, thermique, gravitationnelle, chimique…)
Repérer les points de coupure ou d’isolement nécessaires

2. Notification

Objectif : Prévenir toute personne affectée par l’arrêt.

Informer les opérateurs, chefs d’équipe, maintenance
Afficher un avis de coupure si nécessaire
Expliquer les raisons de la procédure

3. Arrêt contrôlé de l’équipement

Objectif : Arrêter l’équipement selon les procédures standards.

Utiliser les commandes prévues (bouton d’arrêt, vanne, interrupteur)
S’assurer que le système est stabilisé (zéro mouvement)

4. 🔌 Isolement des sources d’énergie

Objectif : Empêcher tout retour d’énergie.

Couper toutes les sources d’alimentation : disjoncteurs, vannes, interrupteurs, connecteurs
S’assurer que les circuits sont ouverts ou fermés selon leur fonction

5. 🔐 Application du verrouillage et de l’étiquetage

Objectif : Empêcher toute remise en service involontaire.

Poser un cadenas de sécurité sur chaque point d’isolement
Accrocher une étiquette personnalisée (nom, date, motif)
Utiliser un dispositif de blocage si le cadenas seul n’est pas suffisant

6. ⚡ Libération de l’énergie résiduelle

Objectif : Supprimer tout risque lié à une énergie accumulée.

Purger les fluides
Décharger les condensateurs
Abaisser les charges mécaniques
Ventiler les zones confinées si nécessaire

7. Vérification de l’isolement

Objectif : Confirmer l’efficacité du verrouillage.

Tenter un redémarrage contrôlé (bouton ON ou commande manuelle)
Observer l’inactivité de l’équipement
Noter les résultats dans le journal LOTO

8. Réalisation de l’intervention

Objectif : Travailler en toute sécurité sur l’équipement désactivé.

Respecter les consignes de travail
Signaler tout changement ou incident

9. Retrait des dispositifs après contrôle

Objectif : Réactiver l’équipement en toute sécurité.

S’assurer que tous les outils sont retirés
Prévenir l’équipe du redémarrage
Retirer uniquement son propre cadenas
Suivre l’ordre de levée dans le journal LOTO

10. Remise en service

Objectif : Redémarrer l’équipement sans danger.

Réactiver les sources d’énergie dans le bon ordre
Vérifier le bon fonctionnement
Mettre à jour les registres
Informer les personnes concernées

Documents recommandés à associer à la procédure

📂 Document	Utilité principale
Journal LOTO	Traçabilité quotidienne des opérations
Fiche procédure LOTO	Guide opérationnel par étape
Fiches d’équipement	Points d’énergie spécifiques
Registre de formation LOTO	Suivi des employés formés
Formulaire d’audit LOTO	Contrôle interne ou externe

Best practices

Chaque intervenant doit poser son propre cadenas
Aucun cadenas ne doit être retiré par une tierce personne sans autorisation écrite
Les dispositifs LOTO doivent être standardisés et visibles
La formation régulière des équipes est obligatoire
