Note de Calcul Électrique avec Excel : Modèle
Cet article décrypte un modèle de note de calcul électrique avec Excel.
Dans le domaine de l’électricité, la précision des calculs est essentielle pour garantir la sécurité et l’efficacité des installations. Parmi les outils les plus couramment utilisés pour effectuer ces calculs se trouve Microsoft Excel, un logiciel de tableur largement répandu et accessible. Dans cet article, nous explorerons comment utiliser Excel pour effectuer des calculs électriques, en mettant l’accent sur sa simplicité d’utilisation et sa flexibilité.
Pourquoi Utiliser Excel pour les Calculs Électriques ?
Excel offre plusieurs avantages pour effectuer des calculs électriques :
- Facilité d’utilisation : Excel est convivial et intuitif, ce qui le rend accessible même pour les utilisateurs débutants. Les formules préprogrammées permettent d’effectuer des calculs complexes avec une relative facilité.
- Flexibilité : Excel permet d’ajuster facilement les calculs en fonction des besoins spécifiques de chaque projet. Vous pouvez modifier les valeurs, les formules et les paramètres en temps réel pour obtenir les résultats souhaités.
- Précision : Excel offre une précision élevée dans les calculs, ce qui est crucial en électrotechnique où des erreurs peuvent avoir des conséquences graves.
- Analyse et Visualisation des Données : Excel permet de présenter les résultats sous forme de tableaux, de graphiques et de diagrammes, facilitant ainsi l’analyse et la prise de décision.
Principaux Calculs Électriques Réalisables avec Excel
- Calcul de la Puissance : Excel peut être utilisé pour calculer la puissance électrique en utilisant la formule P = UI, où P est la puissance, U est la tension et I est l’intensité du courant.
- Calcul de la Résistance : La loi d’Ohm (R = U/I) peut être facilement implémentée dans Excel pour calculer la résistance électrique en fonction de la tension et du courant.
- Calcul de la Consommation Énergétique : En utilisant Excel, il est possible de calculer la consommation énergétique en intégrant la puissance sur une période donnée, ce qui peut être particulièrement utile pour la gestion de l’énergie.
- Dimensionnement des Câbles : Excel peut être utilisé pour déterminer la section transversale optimale des câbles en fonction de la puissance, de la distance et des pertes admissibles.
- Analyse de Circuit : Excel peut être utilisé pour analyser des circuits électriques simples ou complexes en utilisant des formules telles que la loi de Kirchhoff ou les équations de circuit.
Exemple de Calcul Électrique dans Excel
Supposons que nous devons calculer la puissance consommée par un appareil électrique fonctionnant à une tension de 220V et un courant de 5A. Voici comment nous pouvons le faire dans Excel :
- Dans une cellule, entrez la valeur de tension (220V) et dans une autre cellule, entrez la valeur de courant (5A).
- Dans une troisième cellule, utilisez la formule
=Tension * Courantpour calculer la puissance. - Excel va automatiquement calculer la valeur de la puissance.
Bien sûr, voici la même information présentée avec des titres de niveau 1 (H1), de niveau 2 (H2) et de niveau 3 (H3) :
Calcul de la Puissance d’un Appareil Électrique
Tableau de Calcul
Données d’Entrée
| Tension (V) | Courant (A) |
|---|---|
| 220 | 5 |
Résultat
Puissance (W)
= A2 * B2
Dans ce tableau :
- Les valeurs de la tension et du courant sont fournies dans la section “Données d’Entrée”.
- La formule pour calculer la puissance est présentée dans la section “Résultat”. La puissance est calculée en multipliant la tension par le courant.
Vous pouvez copier ces informations dans une feuille de calcul Excel pour effectuer vos propres calculs électriques en remplaçant les valeurs de tension et de courant selon vos besoins.
Calcul de la Charge sur une Poutre
Dans le domaine du génie civil, il est fréquent d’avoir à calculer la charge supportée par une poutre dans une structure. La charge sur une poutre peut varier en fonction de plusieurs facteurs tels que la charge morte (poids propre de la structure), la charge vive (poids des occupants ou des équipements), la charge climatique (vent, neige, etc.), et d’autres charges appliquées.
Exemple :
Supposons que nous devons calculer la charge maximale supportée par une poutre en béton armé dans un bâtiment de plusieurs étages. Voici comment nous pouvons utiliser Excel pour effectuer ce calcul :
Données d’Entrée :
- Charge Morte (CM) : Poids propre de la poutre et des éléments structurels fixes.
- Charge Vive (CV) : Poids des occupants, du mobilier et des équipements.
- Charge Climatique (CC) : Charges dues au vent, à la neige, etc.
- Autres Charges (AC) : Charges spécifiques à la structure, telles que les charges d’exploitation ou les surcharges temporaires.
Formule de Calcul :
La charge totale sur la poutre (CT) peut être calculée en additionnant toutes les charges :
[ CT = CM + CV + CC + AC ]
Tableau de Calcul dans Excel :
| Type de Charge | Valeur (kN/m) |
|---|---|
| Charge Morte | 15 |
| Charge Vive | 20 |
| Charge Climatique | 5 |
| Autres Charges | 10 |
| Charge Totale sur la Poutre | = SUM(B2:B5) |
Dans cet exemple :
- Les différentes charges sont répertoriées dans la colonne “Type de Charge” avec leurs valeurs correspondantes en kilonewtons par mètre (kN/m).
- La charge totale sur la poutre est calculée automatiquement en utilisant la formule
=SUM(B2:B5), qui additionne toutes les valeurs de charge.
Synthèse
Excel peut être un outil précieux pour effectuer des calculs de charge dans le domaine du génie civil. En utilisant des formules simples et en organisant les données de manière claire, les ingénieurs peuvent rapidement obtenir des résultats précis pour évaluer la capacité de charge des structures et garantir leur sécurité et leur durabilité.
{pratique} 🔍

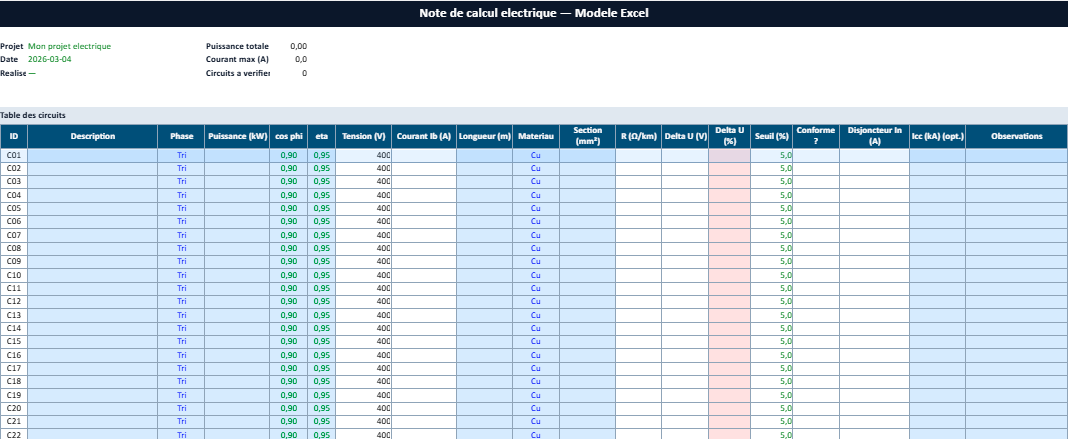

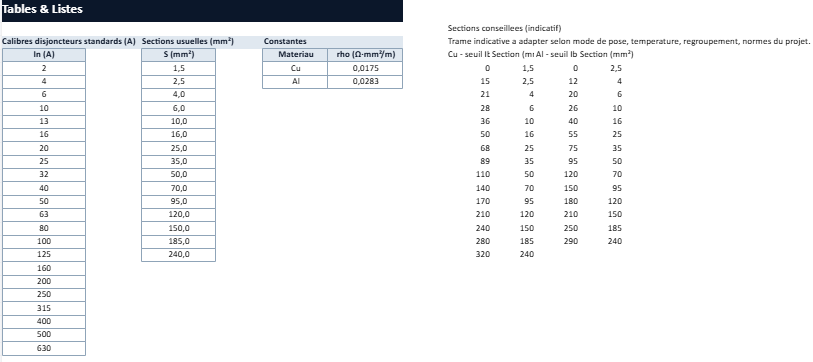

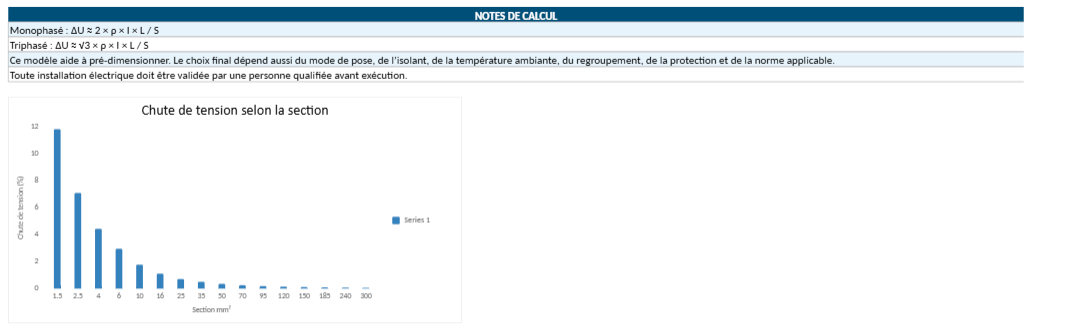

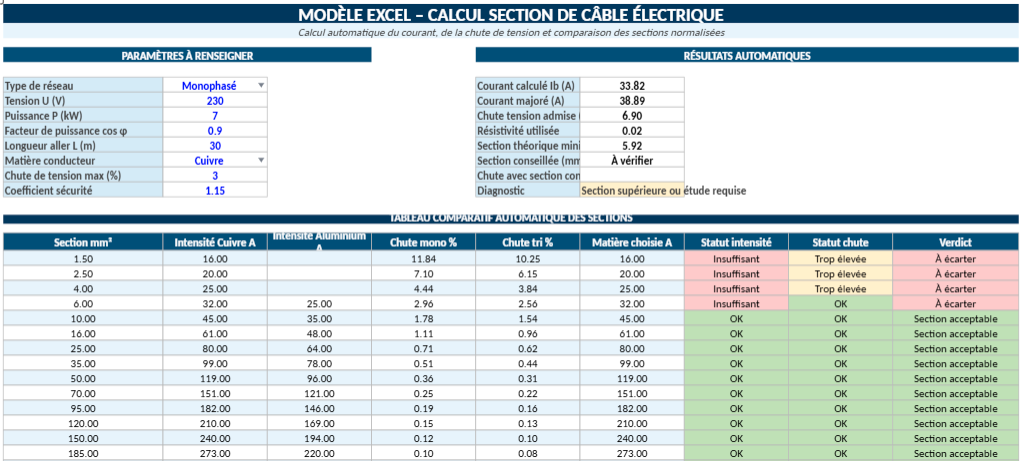

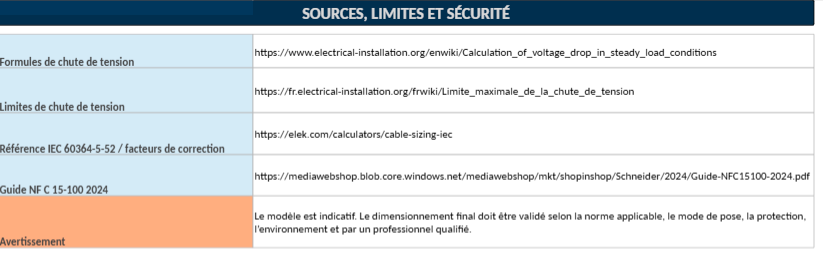

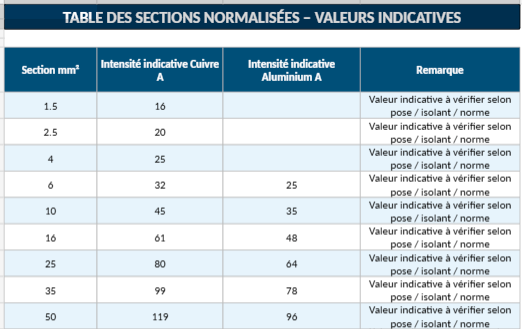

Créer une Note de Calcul Électrique dans Excel nécessite de structurer votre fichier de manière à faciliter les calculs et l’analyse des données électriques. Voici un exemple de structure que vous pouvez suivre pour créer votre Note de Calcul Électrique, en supposant que vous avez déjà des bases sur Excel. Si vous avez des spécificités ou des demandes particulières, n’hésitez pas à préciser.
Étapes pour Créer la Note de Calcul Électrique
1. Préparation de l’Environnement de Travail
- Ouvrez Excel et créez un nouveau fichier.
- Nommez votre feuille de calcul pour refléter son contenu, par exemple, “Calculs Électriques”.
2. Structure de la Feuille de Calcul
- En-tête: En A1, commencez par créer un en-tête pour votre document, comme “Note de Calcul Électrique”. Utilisez le formatage pour mettre en évidence.
- Identification du projet: En A2-A4, ajoutez des informations sur le projet (nom du projet, date, réalisé par).
3. Colonnes de Données
- Colonnes pour les Données d’Entrée:
- A: Description de l’élément (ex: Circuit 1, Prise de courant, etc.).
- B: Longueur des câbles (m).
- C: Type de câble.
- D: Section du câble (mm²).
- E: Charge (kW ou kVA).
- F: Tension (V).
- G: Courant nominal (A), calculé si nécessaire.
- Colonnes pour les Résultats de Calcul:
- H: Chute de tension (%).
- I: Courant de court-circuit (kA).
- J: Dimensionnement du disjoncteur (A).
4. Formules de Calcul
- Calcul du Courant Nominal (G): Utilisez la formule
pour les systèmes triphasés, par exemple
- Chute de Tension (H): Appliquez une formule basée sur la longueur du câble, la section, la charge, etc., selon les normes applicables.
- Courant de Court-Circuit (I) et Dimensionnement du Disjoncteur (J): Ces calculs dépendront des spécifications techniques et des normes en vigueur.
5. Mise en Forme Conditionnelle
- Utilisez la mise en forme conditionnelle pour mettre en évidence les valeurs qui dépassent les limites normatives, comme des chutes de tension trop importantes ou des sections de câbles insuffisantes.
6. Validation des Données
- Utilisez la validation des données pour contrôler les entrées dans les cellules (par exemple, s’assurer que les tensions et les sections de câble correspondent à des valeurs standard).
7. Graphiques et Tableaux Croisés Dynamiques
- En fonction de votre projet, vous pouvez ajouter des graphiques pour visualiser les chutes de tension, la répartition des charges, etc.
- Les tableaux croisés dynamiques peuvent être utiles pour analyser les données selon différents critères (type de câble, section, etc.).
Finalisation
- Vérifiez toutes vos formules et vos données.
- Sauvegardez votre travail.
- Protégez votre feuille ou votre classeur si nécessaire pour éviter des modifications accidentelles.
Si vous avez besoin d’aide avec des formules spécifiques ou des fonctionnalités avancées d’Excel, n’hésitez pas à demander des détails supplémentaires.
Conclusion
L’utilisation d’Excel pour effectuer des calculs électriques offre une solution pratique, flexible et précise. Que ce soit pour des projets simples ou des installations complexes, Excel peut être un outil précieux pour les ingénieurs, les électriciens et les professionnels de l’énergie. En maîtrisant les fonctionnalités de base et en comprenant les formules électriques fondamentales, vous pouvez simplifier vos calculs électriques et gagner en efficacité dans vos projets.
En combinant la puissance de calcul d’Excel avec des compétences en électrotechnique, vous pouvez réaliser des analyses approfondies, optimiser la conception des installations électriques et prendre des décisions éclairées pour assurer la fiabilité et la sécurité des systèmes électriques.
