Cartographie processus (SIPOC dans Excel) — mode d’emploi complet, de la carte à la performance

Cartographier un processus permet de rendre visible ce que votre client attend, ce que vos équipes font réellement, et ce que vos systèmes enregistrent. Le SIPOC étendu pousse l’exercice un cran plus loin : on ne se limite pas à Supplier–Input–Process–Output–Customer ; on relie chaque sortie à ses indicateurs, on qualifie les risques qui menacent l’exécution et on pilote des KPI lisibles par tous. Résultat : une représentation claire du flux de valeur, outillée pour décider.

Ce guide vous explique comment utiliser le fichier (Onglets : SIPOC, Risques, Mesures), avec exemples concrets, astuces de remplissage, bonnes pratiques et interprétations.

1) À quoi sert un SIPOC étendu ?

Aligner les parties prenantes sur une version partagée du processus (front, back, IT, qualité, finance).
Ancrer la mesure dans les “sorties” réellement perçues par le client (définition & critères de conformité).
Réduire l’ambiguïté opérationnelle : qui fournit quoi, à quel moment, avec quel document de référence.
Prioriser les efforts d’amélioration via un registre de risques (IPR) et des KPI directement liés aux sorties.

2) Architecture du modèle (3 onglets complémentaires)

a) SIPOC — la carte du flux

Colonnes clés : Processus, N° Étape, Étape (verbe + objet), Fournisseurs (S), Entrées (CTQ), Activités / Procédé, Sorties (définition & critères), Clients (C), Indicateurs liés, Méthodes/Docs, Outils/Systèmes, Propriétaire d’étape.
Logique : chaque ligne décrit une étape exprimée en verbe + objet (ex. “Générer l’étiquette d’expédition”). La sortie de l’étape est mesurable (critères de conformité) et adressée à un client interne/externe.

Astuce : commencez par les sorties attendues (côté droit), remontez vers les entrées (côté gauche), puis détaillez les activités (au centre). Cela évite de “cartographier pour cartographier”.

b) Risques — lier ce qui peut dégrader la sortie

Clés de lecture : Étape liée (liste déroulante alimentée par SIPOC), Risque, Cause, Conséquence, Gravité, Occurrence, Détection, IPR (= G×O×D), Action, Responsable, Échéance, Statut.
But : rendre tangible ce qui menace la qualité, le délai, le coût… et arbitrer en priorisant par IPR.

c) Mesures — KPI par sortie clé

Colonnes : Sortie clé (liste déroulante venant des Sorties SIPOC), Indicateur, Sens (>= ou <=), Unité, Cible, Tolérance %, Valeur actuelle, Écart, Écart %, Score, Statut.
Moteur : des formules calculent Score/Statut selon Sens et Tolérance. Une mini-synthèse (bas de feuille) restitue score moyen par sortie et répartition des statuts (OK / À surveiller / Hors cible).

3) Procédure pas-à-pas (démarrage rapide)

Étape 1 — Définir le périmètre.
Nommez le processus (ex. Traitement d’une commande e-commerce). Limitez-vous du déclencheur au résultat client (évitez les “processus infinis”).

Étape 2 — Remplir SIPOC.

Rédigez chaque Étape en verbe + objet (ex. “Allouer l’inventaire”).
Renseignez Entrées (CTQ) : conditions d’entrée “qualité” (complet, validé, formaté).
Décrivez Sorties avec définition et critères : “Étiquette & B/L générés — adresses validées, poids OK, code transporteur”.
Associez Clients (C) : qui consomme la sortie (interne/externe) ?
Renseignez Indicateurs liés (idée de KPI), Méthodes/Docs (procédures, WI), Outils/Systèmes, Propriétaire (responsable de l’étape).

Étape 3 — Qualifier les risques.
Dans Risques, liez chaque risque à une étape SIPOC via la liste déroulante. Notez Cause/Conséquence, calez G/O/D (1 à 5), l’IPR se calcule, puis affectez Action–Responsable–Échéance.

Étape 4 — Installer les KPI.
Dans Mesures, sélectionnez la Sortie clé, nommez l’Indicateur, fixez Cible et Tolérance (ex. 0,05 pour ±5 %), choisissez le Sens (≥ ou ≤), entrez la Valeur actuelle. Le Statut se colore automatiquement.

Étape 5 — Lire la synthèse.
En bas de Mesures, consultez Score moyen par sortie et compte des statuts. C’est votre tableau de bord de premier niveau.

4) Comment interpréter les résultats

a) Les statuts (OK / À surveiller / Hors cible)

OK : la valeur respecte la cible du bon côté (Sens).
À surveiller : léger écart, dans la tolérance.
Hors cible : l’écart dépasse la tolérance ; une action est nécessaire.

b) Le “Score”

Si le sens est ≥, le Score ≈ Valeur / Cible (≥ 1 = bon).
Si le sens est ≤, le Score ≈ Cible / Valeur (≥ 1 = bon).
Le Score moyen par sortie (synthèse) permet des comparaisons horizontales.

c) L’IPR (Indice de Priorité de Risque)

IPR = Gravité × Occurrence × Détection.
Plus l’IPR est élevé, plus la priorité d’action est forte.
Un risque “faible gravité” mais “fréquent et peu détectable” peut précéder un risque plus grave mais rare et très détectable.

5) Bonnes pratiques (le “vrai” travail derrière la feuille)

Formuler les sorties comme des résultats vérifiables (pas des intentions). Ajoutez critères concrets : format, délai, complétude, conformité réglementaire.
Relier chaque risque à une étape précise : la causalité devient actionnable (qui, où, quand).
Éviter la prolifération des KPI : une sortie clé = 1 KPI principal (éventuellement 1-2 secondaires).
Choisir des cibles “élastiques” : cible + tolérance → stabilise la lecture, évite la tyrannie du “pile ou face”.
Soigner les références : Méthodes/Docs (procédures, modes opératoires) et Outils/Systèmes (ERP, WMS, CRM) font le lien avec l’exécution.
Désigner des propriétaires d’étape et d’indicateur : pas de KPI “orphelin”.

6) Erreurs fréquentes (et comment les éviter)

Confondre “activité” et “sortie” : “imprimer l’étiquette” (activité) ≠ “étiquette générée et valide” (sortie).
Indicateurs déconnectés du client : un bon KPI parle d’un résultat perçu (délai J0, défauts, lisibilité facture), pas d’un volume interne.
Sous-estimer la Détection (IPR) : Détection = capacité à capter le risque avant impact client. Surévaluer la détection mène à des IPR trop bas.
Cibles irréalistes : la feuille devient “rouge partout” → démobilisation. Tolérance bien calibrée = pilotage adulte.
Pas d’actions datées : un IPR élevé sans Action–Responsable–Échéance ne change rien sur le terrain.

7) Exemple compact (extrait de la version pré-remplie)

Sortie : “Étiquette & B/L générés”
KPI : “Délai étiquette (min)” — Sens : ≤ — Cible : 3 min — Tolérance : 20 % — Valeur : 2 → OK
Risque lié (amont) : “Mauvaise adresse” — Cause : données CRM incorrectes — Conséquence : non-livraison — IPR élevé → Action : validation d’adresse automatique, Responsable : IT CRM, Échéance : 05/10/2025.

La carte raconte ici un enchaînement : qualité de données (CRM) → validité étiquette (TMS) → promesse client (délai livraison).

8) Boucle d’amélioration continue

Revue hebdo (15–30 min) : balayage des Mesures → focus “Hors cible”, puis top 3 IPR.
Une action par sortie en difficulté (pas 12) : ciblage, test, mesure d’effet.
Hygiène des données : contrôles dans les Entrées (CTQ), synchronisations planifiées, règles métier explicites.
Standardisation progressive : dès qu’une pratique corrige durablement, intégrez-la à Méthodes/Docs.

9) Variantes sectorielles (comment l’adapter)

Atelier/Production : sorties = “Lot conforme”, “Changement de série terminé”, “OF clôturé” ; KPI = TRS/OEE, taux de rebut, SMED, capabilité.
SAV/Support : sorties = “Ticket résolu”, “Client informé”, “RMA émis” ; KPI = FCR (résolution au premier contact), TTR (temps de résolution), NPS.
Finance/Back-office : sorties = “Facture envoyée”, “Avoir émis”, “Écriture validée” ; KPI = taux de rejets, délai J+X, taux de rapprochement.

L’ossature reste SIPOC → Risques → Mesures ; seules les sorties et KPI changent.

10) Annexes — logique des calculs (lisible & partageable)

# Mesures (par ligne)
ecart:        valeur_actuelle - cible
ecart_%:      "" si cible=0, sinon (valeur_actuelle - cible) / cible

# Score (normalisé, >=1 = bon)
score:
  if sens == ">=":
    "" si cible=0, sinon valeur_actuelle / cible
  if sens == "<=":
    "" si valeur_actuelle=0, sinon cible / valeur_actuelle

# Statut (tolérance en %)
statut:
  if sens == ">=":
    OK            si valeur_actuelle >= cible
    À surveiller  si valeur_actuelle >= cible * (1 - tolérance)
    Hors cible    sinon
  if sens == "<=":
    OK            si valeur_actuelle <= cible
    À surveiller  si valeur_actuelle <= cible * (1 + tolérance)
    Hors cible    sinon

# Risques
IPR: gravité * occurrence * détection   # bornes 1..5 pour chaque facteur

11) Checklist de mise en œuvre (à garder sous la main)

Définir le périmètre (début/fin) et les sorties clés.
Écrire les étapes en verbe + objet ; renseigner entrées CTQ.
Définir critères de sortie et client associé.
Créer 1 KPI principal par sortie (cible + tolérance + sens).
Lier risques aux étapes, calculer IPR, consigner actions.
Lire synthèse KPI, trancher top priorités, vérifier impact.
Mettre à jour Méthodes/Docs et Systèmes pour ancrer les gains.

12) Ce que vous pouvez ajouter ensuite (options avancées)

Mini-dashboard (dans Mesures) : 4 compteurs (OK / À surveiller / Hors cible / Score moyen), barre “Top 5 IPR”, barre “Top 5 KPI hors cible”.
Feuille “Données brutes” alimentée par export (ERP/WMS/CRM) + formules pour actualiser automatiquement Mesures.
Champ “Coût de non-qualité” par sortie pour prioriser selon l’impact financier.
RACI rapide par étape (Responsable / Approbateur / Consulté / Informé) pour clarifier la gouvernance.

SIPOC Etendu Exemple : Modèle Excel

Objectif : cartographier votre processus en SIPOC étendu, lier chaque étape à ses risques (IPR) et piloter la performance par sortie clé (KPI).
Public : qualité, opérations, supply/logistique, back-office/finance, amélioration continue.

Architecture (3 onglets complémentaires)

1) SIPOC

Rôle : c’est la carte du flux de valeur (Supplier → Input → Process → Output → Customer), enrichie de colonnes pratiques pour les docs, systèmes et responsables.
Ce que vous voyez
- Ligne 1 : titre (bandeau bleu foncé).
- Ligne 2 : note d’usage (vert clair).
- Ligne 3 : en-têtes (bleu clair).
- Lignes 4-… : 12 étapes réelles d’un exemple “Traitement d’une commande e-commerce”, de Recevoir la commande à Notifier le client.
Colonnes :
Processus · N° Étape · Étape (verbe+objet) · Fournisseurs (S) · Entrées (CTQ) · Activités/Procédé · Sorties (définition & critères) · Clients (C) · Indicateurs liés · Méthodes/Docs · Outils/Systèmes · Propriétaire d’étape.
Aides intégrées
- Gel des volets (navigation plus confortable).
- Tableau formaté (bandes alternées + bordures).
- Plages nommées :
  - Etapes → SIPOC!C4:C… (alimente la liste dans Risques).
  - SortiesCles → SIPOC!G4:G… (alimente la liste dans Mesures).

2) Risques

Rôle : qualifier ce qui peut dégrader la qualité/délai/coût et prioriser via l’IPR.
Colonnes :
ID · Étape liée · Risque · Cause · Conséquence · Gravité (1-5) · Occurrence (1-5) · Détection (1-5) · IPR (=G×O×D) · Action · Responsable · Échéance · Statut.
Ce que vous voyez
- 12 lignes d’exemple (paiement refusé à tort, erreur de picking, mauvaise adresse, etc.).
- Listes déroulantes :
  - Étape liée = liste issue du SIPOC (Etapes).
  - Statut = Ouvert / En cours / Clôturé.
- Saisie bornée 1-5 pour G/O/D.
- IPR calculé automatiquement (colonne I).
- Couleurs d’alerte (IPR) :
  - Rouge ≥ 100, Jaune 70–99, Vert < 70.

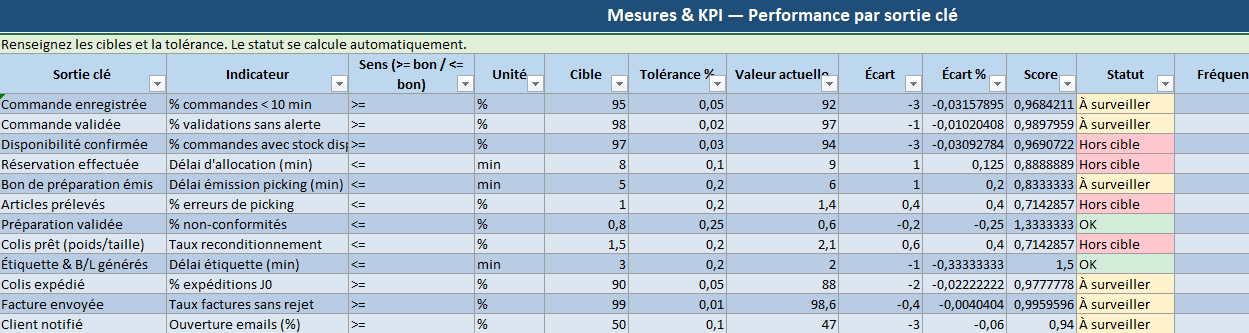

3) Mesures

Rôle : piloter les KPI par sortie clé (lecture simple avec OK / À surveiller / Hors cible).
Colonnes :
Sortie clé · Indicateur · Sens (>= / <=) · Unité · Cible · Tolérance % · Valeur actuelle · Écart · Écart % · Score · Statut · Fréquence · Source de données · Responsable.
Ce que vous voyez
- 12 KPI pré-remplis alignés sur les Sorties du SIPOC (ex. % commandes < 10 min, % non-conformités, % expéditions J0, Délai étiquette (min)…).
- Listes déroulantes :
  - Sortie clé = liste issue du SIPOC (SortiesCles).
  - Sens = >= / <=.
  - Fréquence = Quotidienne / Hebdomadaire / Mensuelle / …
- Calculs automatiques :
  - Écart = Valeur – Cible ; Écart % ; Score normalisé (≥ 1 = bon) ; Statut avec couleurs (Vert OK, Jaune À surveiller, Rouge Hors cible) selon la Tolérance % (ex. 0,05 = ±5 %).
Synthèse intégrée (bas de l’onglet)
- Bloc “Synthèse — Score moyen par sortie & Statuts” :
  UNIQUE/SORT des sorties, moyenne des scores et compte des statuts (OK / À surveiller / Hors cible).
  (Nécessite Excel 365 pour les formules dynamiques ; sinon, remplacez par un TCD.)

Palette & ergonomie

Titres : bleu foncé #1F4E78 (texte blanc).
En-têtes : bleu clair #BDD7EE.
Notes : vert clair #E2EFDA.
Bordures fines + bandes alternées pour faciliter la lecture.
Volets figés dans chaque onglet pour garder les en-têtes visibles.

Ce qui est déjà prêt pour vous

Exemple complet (12 étapes, 12 risques, 12 KPI) sur un cas e-commerce réaliste.
Listes liées (Étapes ↔ Risques, Sorties ↔ Mesures) pour éviter les fautes d’intitulé.
Règles de calcul (IPR, Score, Statut, Écarts) et mises en forme conditionnelles prêtes à l’emploi.
Synthèse en fin de Mesures pour un pilotage immédiat (sans créer de nouvel onglet).

Personnalisation (rapide et sûre)

Remplacez le contenu de SIPOC par votre flux réel (gardez la structure).
Ajoutez des lignes dans les tableaux existants (clic droit → Insérer → Ligne dans le tableau) pour hériter des formats et formules.
Allongez les listes nommées si vous dépassez largement 12 étapes/sorties :
Formules → Gestionnaire de noms → Etapes / SortiesCles → étendez la référence (ex. C4:C999).
Déployez vos KPI dans Mesures (cibles, tolérances, sens) ; la Synthèse se mettra à jour.
Priorisez via Risques (IPR rouge/jaune/vert) et pilotez vos actions.

Bonus (sur demande)

Mini-dashboard dans Mesures (compteurs, Top 5 IPR, Top 5 KPI hors cible) sans créer d’onglet.
Variante Atelier/Production (TRS/OEE, rebut, SMED, capabilité).
Variante SAV/NPS (FCR, TTR, NPS, CSAT).
