Modèle de tableau d’analyse AMDEC : Template Excel
Télécharger un Modèle de tableau d’analyse AMDEC : Template Excel 👇
L’Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité (AMDEC) est un outil largement utilisé dans divers secteurs industriels pour évaluer et analyser les risques associés à un processus, un produit ou un système. Cette méthode systématique permet d’identifier les défaillances potentielles, leurs causes sous-jacentes et leurs conséquences, afin de prioriser les actions d’atténuation des risques.
Compréhension de l’AMDEC
Qu’est-ce que l’AMDEC?
L’AMDEC est une méthode d’analyse proactive qui vise à prévenir les défaillances avant qu’elles ne se produisent. En identifiant les points faibles d’un processus ou d’un système, elle permet aux organisations de prendre des mesures préventives pour minimiser les risques et améliorer la fiabilité.
Les étapes de l’AMDEC
- Identification des composants: Cette étape consiste à identifier tous les composants ou éléments d’un processus, d’un produit ou d’un système qui pourraient potentiellement causer une défaillance.
- Identification des modes de défaillance: Une fois les composants identifiés, les équipes examinent les différents modes de défaillance possibles associés à chacun d’eux. Il s’agit des manières dont ces composants peuvent ne pas fonctionner comme prévu.
- Évaluation des effets des défaillances: Les conséquences potentielles de chaque mode de défaillance sont évaluées. Cela comprend l’impact sur la sécurité, la qualité, les performances et la satisfaction du client.
- Détermination des causes des défaillances: Les causes sous-jacentes de chaque mode de défaillance sont analysées. Cela peut inclure des erreurs de conception, des défauts de fabrication, des conditions opérationnelles défavorables, etc.
- Calcul de la criticité des défaillances: La criticité de chaque mode de défaillance est déterminée en combinant la probabilité de survenue, la gravité des conséquences et la capacité de détection.
- Proposition de mesures d’atténuation des risques: Enfin, des actions correctives et préventives sont proposées pour réduire les risques identifiés. Ces mesures peuvent inclure des améliorations de conception, des contrôles de qualité supplémentaires, des formations du personnel, etc.
Application de l’AMDEC dans divers domaines
L’AMDEC est largement utilisée dans de nombreux secteurs, y compris l’industrie manufacturière, l’aérospatiale, l’automobile, la santé, l’énergie, etc. Voici quelques exemples d’applications de l’AMDEC :
Industrie Automobile
Dans l’industrie automobile, l’AMDEC est utilisée pour évaluer les risques associés aux différents composants d’un véhicule, tels que le moteur, les systèmes de freinage, les systèmes de sécurité, etc. Cela permet d’améliorer la sécurité des véhicules et de réduire les défauts de fabrication.
Secteur de la Santé
Dans le domaine médical, l’AMDEC est utilisée pour évaluer les risques associés aux dispositifs médicaux, aux procédures chirurgicales, aux médicaments, etc. Cela aide à garantir la sécurité des patients et à prévenir les incidents médicaux.
Secteur de l’Aérospatiale
Dans l’industrie aérospatiale, l’AMDEC est utilisée pour évaluer les risques liés aux composants des avions, des satellites, des lanceurs spatiaux, etc. Cela contribue à assurer la fiabilité et la sécurité des missions spatiales.
| Composant | Mode de Défaillance | Effets de la Défaillance | Causes de la Défaillance | Probabilité de survenue | Gravité des conséquences | Capacité de détection | Criticité |
|---|---|---|---|---|---|---|---|
Exemple plus détaillé de tableau AMDEC
| Composant | Mode de Défaillance | Effets de la Défaillance | Causes de la Défaillance | Probabilité de survenue | Gravité des conséquences | Capacité de détection | Criticité |
|---|---|---|---|---|---|---|---|
| Système de Freinage | Usure excessive des plaquettes de frein | Diminution de l’efficacité de freinage et risque d’accident | 1. Utilisation prolongée du véhicule sur des routes montagneuses 2. Maintenance insuffisante du système de freinage | Élevée | Élevée | Moyenne | Élevée |
| Système de Climatisation | Fuite de gaz réfrigérant | Diminution de l’efficacité de refroidissement du véhicule | 1. Joint d’étanchéité défectueux 2. Dommages causés par des débris sur le compresseur | Moyenne | Moyenne | Faible | Moyenne |
| Moteur | Perte de lubrification | Risque de surchauffe et d’usure prématurée du moteur | 1. Fuite d’huile au niveau du joint de culasse 2. Défaillance de la pompe à huile | Faible | Élevée | Élevée | Élevée |
| Système de Sécurité | Défaillance du système de déploiement des airbags | Risque accru de blessures en cas d’accident | 1. Défaut dans le capteur de collision 2. Mauvais câblage du système électrique | Faible | Élevée | Élevée | Élevée |
Dans cet exemple plus développé :
- Les composants analysés comprennent le système de freinage, le système de climatisation, le moteur et le système de sécurité.
- Chaque mode de défaillance est associé à des effets spécifiques sur le fonctionnement du véhicule, comme la diminution de l’efficacité de freinage pour le système de freinage ou le risque accru de blessures en cas d’accident pour le système de sécurité.
- Les causes potentielles des défaillances sont identifiées, telles que l’usure prolongée des plaquettes de frein due à une utilisation intensive ou la fuite d’huile au niveau du joint de culasse pour le moteur.
- La probabilité de survenue, la gravité des conséquences, la capacité de détection et la criticité sont évaluées pour chaque mode de défaillance, fournissant une vue d’ensemble de la priorisation des actions correctives et préventives.

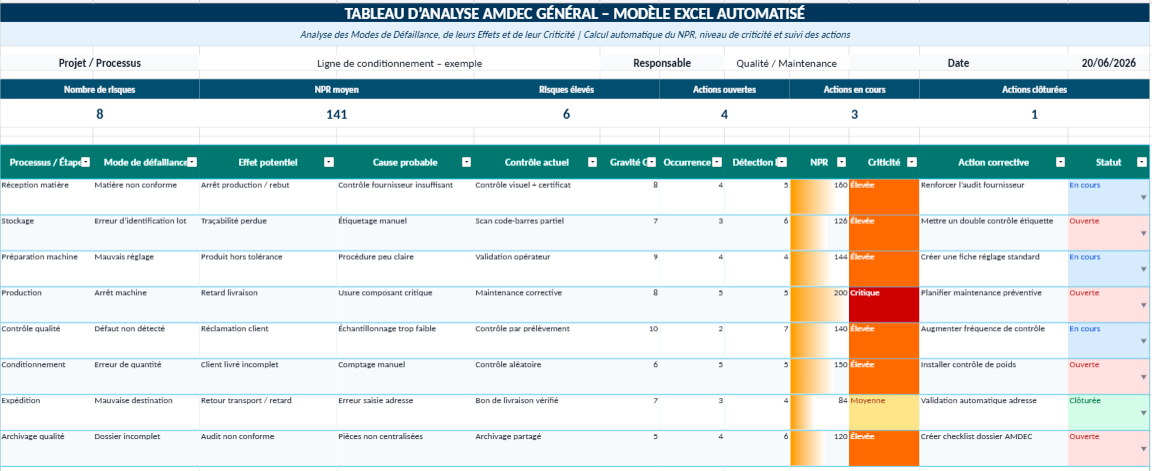

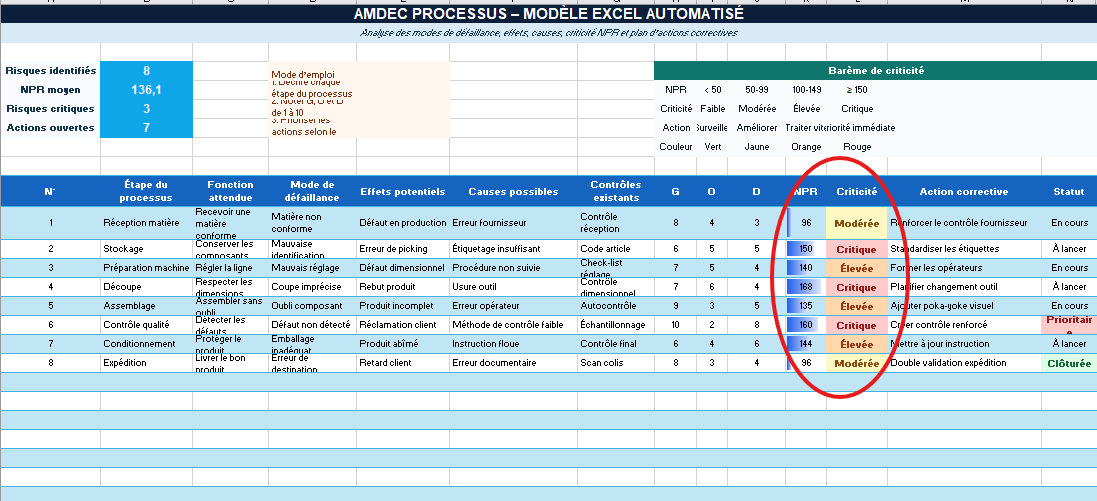

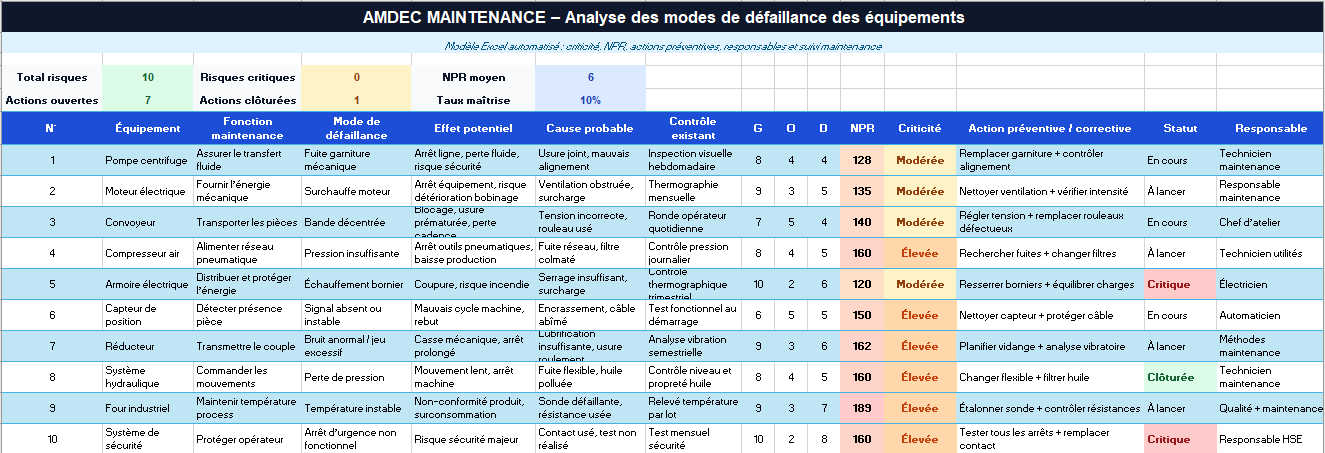

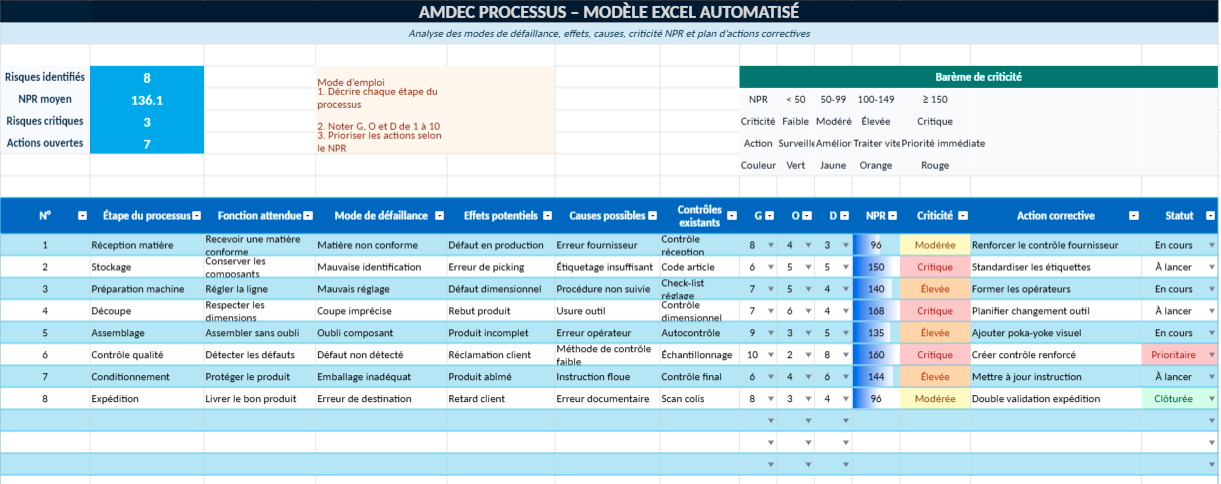

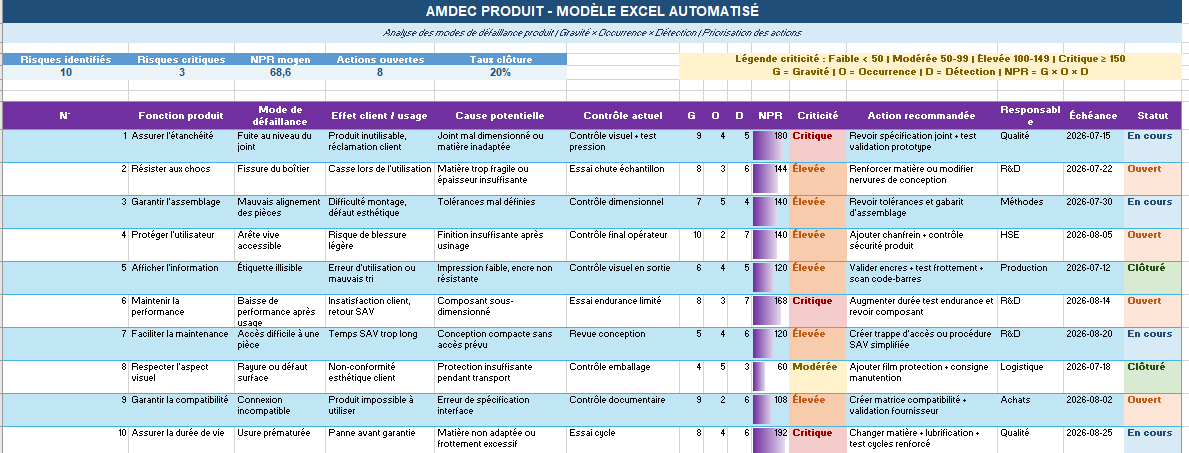

La création d’un tableau d’Analyse AMDEC (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité) dans Excel vous permet de systématiquement évaluer et gérer les risques associés à des défaillances potentielles dans un processus ou un produit. Voici les étapes pour créer un tableau d’analyse AMDEC dans Excel, en intégrant les éléments essentiels de cette méthode.
1. Structure du tableau AMDEC
Votre tableau doit inclure les colonnes suivantes :
- Élément/Processus: L’objet de l’analyse (composant, étape du processus, etc.).
- Fonction: La fonction de l’élément ou de l’étape du processus.
- Mode de Défaillance: Manière dont l’élément ou le processus pourrait échouer.
- Effets de la Défaillance: Conséquences de chaque mode de défaillance.
- Causes de la Défaillance: Pourquoi la défaillance peut se produire.
- Fréquence (F): La probabilité d’occurrence de la défaillance (souvent évaluée sur une échelle de 1 à 10).
- Gravité (G): L’impact de la défaillance sur le client ou le processus (également évaluée sur une échelle de 1 à 10).
- Détection (D): La probabilité que la défaillance soit détectée avant qu’elle atteigne le client (évaluée sur une échelle de 1 à 10).
- Indice de Priorité de Risque (IPR): Calculé en multipliant Fréquence, Gravité et Détection (F x G x D).
2. Insertion des données
- Remplissez chaque colonne avec les informations pertinentes pour chaque élément ou étape du processus analysé.
3. Calcul de l’IPR
- Utilisez une formule Excel dans la colonne IPR pour calculer automatiquement l’indice pour chaque mode de défaillance.
Exemple de formule pour l’IPR :
= [Fréquence] * [Gravité] * [Détection]Remplacez [Fréquence], [Gravité] et [Détection] par les références de cellule correspondantes.
4. Mise en forme conditionnelle
Pour faciliter la visualisation des risques :
- Utilisez la mise en forme conditionnelle pour colorer les cellules de la colonne IPR selon leur valeur. Par exemple, appliquez une couleur rouge pour les valeurs élevées d’IPR, jaune pour les valeurs moyennes, et vert pour les faibles.
5. Filtrage et tri
- Activez le filtrage pour permettre le tri et l’analyse des données selon différents critères (par exemple, trier par IPR décroissant pour identifier les risques prioritaires).
Cette approche vous permet de construire un tableau AMDEC fonctionnel dans Excel. N’hésitez pas à ajouter des colonnes supplémentaires pour des informations spécifiques à votre contexte, comme des mesures d’atténuation ou le responsable de l’action corrective.
Une idée innovante pour enrichir votre tableau d’analyse AMDEC dans Excel pourrait être d’intégrer une fonction de “plan d’action automatique” basée sur les résultats de l’analyse de risque. Voici comment cela pourrait fonctionner :
Fonctionnalité de Plan d’Action Automatique
- Déclenchement automatique : Basé sur un seuil d’IPR défini (par exemple, IPR ≥ 150), le tableau générerait automatiquement des recommandations d’actions préventives ou correctives.
- Recommandations basées sur l’analyse : En fonction de la gravité, de la fréquence, et de la détection, des mesures spécifiques pourraient être suggérées. Par exemple, pour une défaillance avec une haute fréquence mais une faible détection, le système pourrait recommander l’amélioration des méthodes de détection ou des contrôles de qualité plus fréquents.
- Assignation des responsables : Le système pourrait proposer des responsables pour chaque action en fonction de règles prédéfinies (par exemple, en fonction du type de défaillance ou du département concerné).
- Suivi des actions : Intégrer une section “Suivi des Actions” où le statut des actions (planifié, en cours, complété) serait mis à jour, avec des dates cibles pour le suivi des progrès.
Mise en œuvre Technique
Pour implémenter cette fonctionnalité dans Excel, vous pourriez :
- Utiliser des macros VBA pour automatiser la création de recommandations d’actions et l’assignation des responsables basées sur les valeurs d’IPR.
- Créer des tableaux croisés dynamiques pour résumer et filtrer les informations relatives aux actions préventives ou correctives nécessaires.
- Employer des formulaires pour saisir les mises à jour sur le suivi des actions, qui seraient ensuite reflétées dans le tableau principal.
Cette approche innovante non seulement automatise une partie du processus d’analyse de risque mais encourage également une gestion proactive des potentiels problèmes, améliorant ainsi la qualité et la sécurité des processus ou produits analysés.
FAQ sur l’Analyse AMDEC
1. Qu’est-ce que l’AMDEC ?
L’AMDEC est une méthode d’analyse des risques.
2. Quels secteurs utilisent l’AMDEC ?
Industrie, santé, automobile, aérospatiale, etc.
3. Quels sont les objectifs de l’AMDEC ?
Identifier et atténuer les risques potentiels.
4. Comment se déroule une analyse AMDEC ?
Identification, évaluation, et proposition de mesures.
5. Qui participe à une analyse AMDEC ?
Équipes pluridisciplinaires et experts métier.
6. À quelle fréquence doit-on faire une analyse AMDEC ?
Périodiquement ou lors de changements significatifs.
7. Quels sont les avantages de l’AMDEC ?
Amélioration de la fiabilité et de la sécurité.
8. Comment priorise-t-on les risques dans l’AMDEC ?
En évaluant la criticité des défaillances.
9. Quelle est la différence entre AMDEC et HAZOP ?
AMDEC : modes de défaillance, HAZOP : processus.
10. L’AMDEC nécessite-t-elle des outils spécifiques ?
Des tableurs, logiciels dédiés ou supports papier.
