Calculateur MTBF et Taux de Panne ( mtbf failure rate calculator )
Le MTBF (Mean Time Between Failures ou Temps Moyen Entre Pannes) est un indicateur clé dans la maintenance et la gestion des équipements pour évaluer la fiabilité des systèmes. Cet article explique comment calculer le MTBF et le taux de panne, ainsi que leur importance dans la gestion des actifs.
1. Qu’est-ce que le MTBF ?
Le MTBF est une mesure statistique de la fiabilité qui représente le temps moyen entre deux pannes successives d’un système ou d’un équipement. Il est utilisé principalement dans les secteurs de l’ingénierie, de l’électronique, et de la maintenance pour prévoir les pannes futures et optimiser les stratégies de maintenance.
2. Pourquoi est-il important de calculer le MTBF ?
- Optimisation de la maintenance : Identifier à quel moment un équipement risque de tomber en panne permet de planifier des interventions de maintenance préventive.
- Évaluation de la fiabilité : Un MTBF élevé signifie qu’un équipement est fiable et subira moins souvent des pannes.
- Réduction des coûts : En réduisant les temps d’arrêt imprévus, le MTBF aide à minimiser les coûts associés à la maintenance corrective.
3. Formule du MTBF
Le MTBF est calculé comme suit :
MTBF = Temps total de fonctionnement / Nombre total de pannes
Exemple :
Si une machine a fonctionné pendant 1 000 heures et a subi 5 pannes, le MTBF sera :
MTBF = 1 000 / 5 = 200 heures
Cela signifie que, en moyenne, la machine fonctionne 200 heures avant de tomber en panne.
4. Qu’est-ce que le taux de panne (Failure Rate) ?
Le taux de panne est l’inverse du MTBF. Il représente le nombre de pannes d’un système par unité de temps. Il est exprimé comme suit :
Taux de panne = 1 / MTBF
Exemple :
Si le MTBF est de 200 heures, le taux de panne sera :
Taux de panne = 1 / 200 = 0,005 pannes par heure
Cela signifie que, pour chaque heure de fonctionnement, il y a une probabilité de 0,5 % qu’une panne survienne.
5. Calculer le MTBF et le taux de panne dans Excel
L’utilisation d’Excel est un excellent moyen de suivre et de calculer le MTBF et le taux de panne pour vos équipements. Voici un guide rapide pour construire un calculateur dans Excel :
Étape 1 : Créer un tableau de données
Dans Excel, créez un tableau avec les colonnes suivantes :
- Temps de fonctionnement (heures) : Le nombre total d’heures de fonctionnement de l’équipement.
- Nombre de pannes : Le nombre total de pannes durant cette période.
Étape 2 : Calcul du MTBF
Ajoutez une nouvelle colonne intitulée MTBF et utilisez la formule suivante dans Excel pour chaque ligne :
= Temps de fonctionnement / Nombre de pannes
Cela affichera le MTBF pour chaque période.
Étape 3 : Calcul du taux de panne
Dans une autre colonne intitulée Taux de panne, insérez la formule :
= 1 / MTBF
Cela vous donnera le taux de panne pour chaque équipement ou système.
Exemple en Excel :
| Temps de fonctionnement (heures) | Nombre de pannes | MTBF (heures) | Taux de panne |
|---|---|---|---|
| 1 000 | 5 | 200 | 0,005 |
| 2 500 | 10 | 250 | 0,004 |
| 3 000 | 6 | 500 | 0,002 |
6. Comment interpréter les résultats ?
- MTBF élevé : Plus la valeur du MTBF est élevée, plus l’équipement est fiable. Cela signifie que les pannes sont rares.
- Taux de panne faible : Un faible taux de panne indique une bonne performance de l’équipement, et une probabilité plus basse d’interruption pendant son fonctionnement.
7. Limitations du MTBF
- Hypothèses de pannes aléatoires : Le MTBF suppose que les pannes sont aléatoires et ne tiennent pas compte des causes spécifiques qui peuvent augmenter la probabilité de pannes (comme l’usure normale).
- Ne couvre pas les réparations : Le MTBF ne prend pas en compte le temps nécessaire pour réparer ou remplacer l’équipement, ce qui est couvert par le MTTR (Mean Time To Repair).

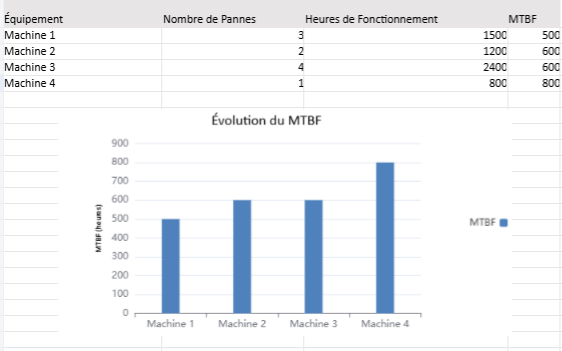

Télécharger un modèle Excel Suivi MTBF
Pour faciliter la gestion de vos calculs de MTBF et de taux de panne, voici un modèle Excel que vous pouvez utiliser pour suivre et calculer ces indicateurs pour vos équipements. Vous pouvez le personnaliser selon vos besoins.
Mtbf Failure Rate Calculator 👇
Voici des exemples concrets de calculs du MTBF et du taux de panne avec les formules et les explications :
1 : Système A
Système_A:
Temps_de_fonctionnement_total: 1000 # heures
Nombre_de_pannes: 5
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 1000 / 5
Résultat: 200 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 200
Résultat: 0.005 # pannes par heure2 : Machine B
Machine_B:
Temps_de_fonctionnement_total: 2500 # heures
Nombre_de_pannes: 10
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 2500 / 10
Résultat: 250 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 250
Résultat: 0.004 # pannes par heure3 : Équipement C
Équipement_C:
Temps_de_fonctionnement_total: 3000 # heures
Nombre_de_pannes: 6
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 3000 / 6
Résultat: 500 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 500
Résultat: 0.002 # pannes par heure4 : Dispositif D
Dispositif_D:
Temps_de_fonctionnement_total: 1500 # heures
Nombre_de_pannes: 2
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 1500 / 2
Résultat: 750 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 750
Résultat: 0.00133 # pannes par heure5 : Système E (pannes fréquentes)
Système_E:
Temps_de_fonctionnement_total: 500 # heures
Nombre_de_pannes: 25
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 500 / 25
Résultat: 20 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 20
Résultat: 0.05 # pannes par heureExplications des cas :
- Système A a un MTBF de 200 heures, ce qui signifie qu’il fonctionne en moyenne 200 heures entre chaque panne, avec un taux de panne de 0,005 pannes par heure.
- Machine B fonctionne plus longtemps (250 heures en moyenne) avant de subir une panne, ce qui se traduit par un taux de panne plus faible (0,004 pannes par heure).
- Équipement C présente un MTBF plus élevé, avec 500 heures de fonctionnement entre les pannes et un taux de panne plus faible (0,002).
- Dispositif D est très fiable avec un MTBF de 750 heures, et un taux de panne faible (0,00133).
- Système E, au contraire, a des pannes fréquentes avec un MTBF faible de 20 heures, et un taux de panne élevé de 0,05 pannes par heure.
Ces exemples montrent comment varier les temps de fonctionnement et le nombre de pannes affecte le MTBF et le taux de panne.
Voici des cas particuliers de calculs du MTBF et du taux de panne dans différents contextes, incluant les formules et des situations concrètes :
Cas 1 : Réseau informatique
Un réseau informatique d’une entreprise a fonctionné pendant 10 000 heures, et au cours de cette période, il a subi 8 interruptions dues à des pannes matérielles.
Réseau_Informatiques:
Temps_de_fonctionnement_total: 10000 # heures
Nombre_de_pannes: 8
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 10000 / 8
Résultat: 1250 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 1250
Résultat: 0.0008 # pannes par heureInterprétation : Le réseau subit une panne toutes les 1250 heures, avec un taux de panne très faible de 0,0008 pannes par heure.
Cas 2 : Ascenseur d’un immeuble
Un ascenseur fonctionne pendant 3 000 heures avant de subir 12 pannes mécaniques.
Ascenseur:
Temps_de_fonctionnement_total: 3000 # heures
Nombre_de_pannes: 12
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 3000 / 12
Résultat: 250 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 250
Résultat: 0.004 # pannes par heureInterprétation : L’ascenseur connaît une panne toutes les 250 heures en moyenne, soit un taux de panne de 0,004 pannes par heure.
Cas 3 : Ligne de production automobile
Une ligne de production d’une usine a fonctionné pendant 50 000 heures, avec 50 pannes enregistrées.
Ligne_Production_Automobile:
Temps_de_fonctionnement_total: 50000 # heures
Nombre_de_pannes: 50
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 50000 / 50
Résultat: 1000 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 1000
Résultat: 0.001 # pannes par heureInterprétation : La ligne de production tombe en panne toutes les 1 000 heures, avec un taux de panne de 0,001 pannes par heure.
Cas 4 : Système d’alimentation électrique
Un système d’alimentation électrique fonctionne pendant 1 200 heures avant de subir 3 pannes.
Système_Alimentation_Électrique:
Temps_de_fonctionnement_total: 1200 # heures
Nombre_de_pannes: 3
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 1200 / 3
Résultat: 400 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 400
Résultat: 0.0025 # pannes par heureInterprétation : Le système connaît une panne toutes les 400 heures en moyenne, avec un taux de panne de 0,0025 pannes par heure.
Cas 5 : Machine industrielle avec pannes fréquentes
Une machine industrielle fonctionne pendant 800 heures, mais subit 20 pannes pendant cette période.
Machine_Industrielle:
Temps_de_fonctionnement_total: 800 # heures
Nombre_de_pannes: 20
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 800 / 20
Résultat: 40 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 40
Résultat: 0.025 # pannes par heureInterprétation : Cette machine connaît des pannes fréquentes, avec une panne toutes les 40 heures et un taux de panne relativement élevé de 0,025 pannes par heure.
Cas 6 : Serveur informatique critique
Un serveur informatique utilisé dans un environnement critique fonctionne pendant 5 000 heures, et au cours de cette période, il subit seulement 2 pannes.
Serveur_critique:
Temps_de_fonctionnement_total: 5000 # heures
Nombre_de_pannes: 2
Formule_MTBF: "MTBF = Temps de fonctionnement total / Nombre de pannes"
Calcul_MTBF:
MTBF: 5000 / 2
Résultat: 2500 # heures
Formule_Taux_de_Panne: "Taux de panne = 1 / MTBF"
Calcul_Taux_de_Panne:
Taux_de_panne: 1 / 2500
Résultat: 0.0004 # pannes par heureInterprétation : Ce serveur critique est très fiable, avec une panne toutes les 2 500 heures et un taux de panne très faible de 0,0004 pannes par heure.
Ces cas montrent une variété de scénarios où le MTBF et le taux de panne varient en fonction des types de systèmes, de leurs durées de fonctionnement, et des nombres de pannes subies. Le MTBF est crucial pour planifier la maintenance préventive, et un taux de panne élevé peut indiquer la nécessité d’une amélioration des processus ou des équipements.
